Trong các hệ thống truyền động công nghiệp, khớp nối răng phải làm việc dưới tải trọng lớn, tốc độ quay cao và đồng thời chịu ảnh hưởng của sai lệch giữa các trục. Vì vậy, việc lựa chọn khớp nối không nên chỉ dựa vào mô-men xoắn hoặc đường kính trục mà cần xem xét các tiêu chuẩn kỹ thuật liên quan. AGMA 9008 là một trong những tiêu chuẩn quan trọng được sử dụng để tham khảo và đánh giá các yêu cầu thiết kế, lựa chọn khớp nối răng. Bên cạnh AGMA 9008, người thiết kế còn cần quan tâm đến các tiêu chuẩn, thông số và điều kiện vận hành khác để đảm bảo khớp nối có đủ khả năng truyền tải, tuổi thọ cao và hoạt động ổn định trong thực tế.
AGMA 9008 là gì?
Khi lựa chọn khớp nối răng (gear coupling) cho các hệ thống truyền động công nghiệp, tiêu chuẩn kỹ thuật là một trong những yếu tố cần quan tâm để đảm bảo khả năng lắp đặt, thay thế và vận hành ổn định. Trong đó, AGMA 9008 là tiêu chuẩn thường được nhắc đến đối với các loại khớp nối răng sử dụng kết nối bằng flange.
Tên đầy đủ của tiêu chuẩn là ANSI/AGMA 9008-B00 – Flexible Couplings – Gear Type – Flange Dimensions, Inch Series. Tiêu chuẩn này quy định các kích thước giao diện của flange đối với khớp nối răng dạng shrouded bolt và exposed bolt.
Điểm quan trọng là AGMA 9008 chủ yếu tập trung vào kích thước flange và khả năng tương thích cơ khí, chứ không phải là tiêu chuẩn duy nhất dùng để đánh giá toàn bộ khả năng chịu tải của một khớp nối răng.
Vì vậy, khi lựa chọn gear coupling, không nên chỉ nhìn vào việc sản phẩm có ghi “AGMA” hay “AGMA 9008”, mà cần kiểm tra đồng thời mô-men xoắn, tốc độ quay, tải động, sai lệch trục, kích thước lỗ trục, kiểu lắp và điều kiện vận hành.

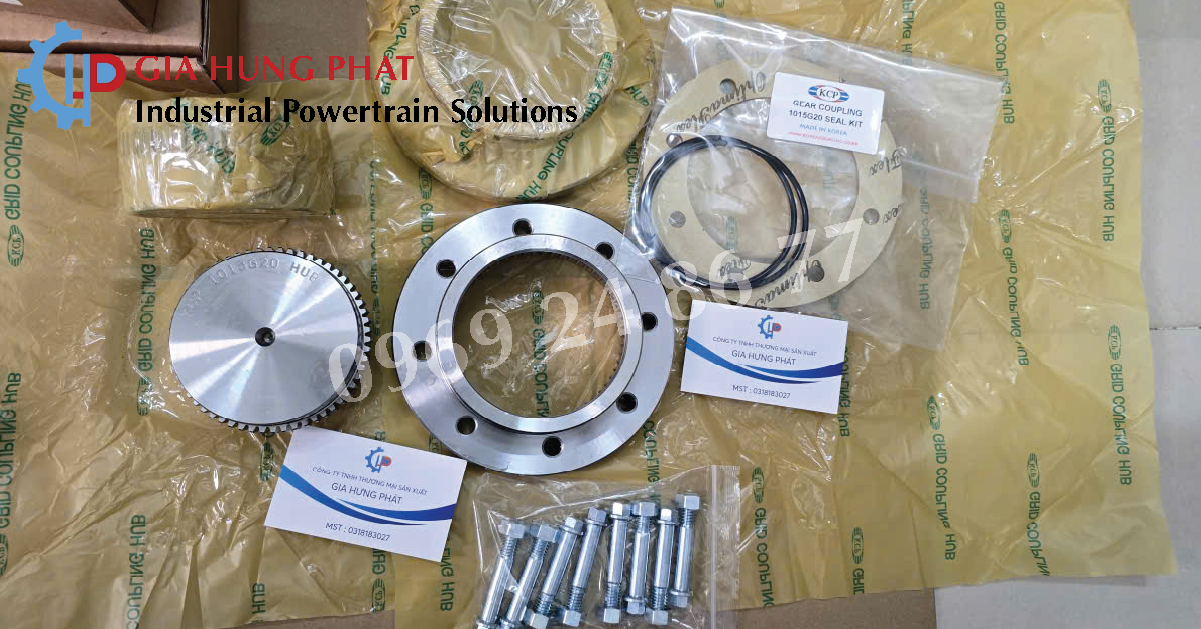

AGMA 9008 quy định những gì?
Theo AGMA, 9008 quy định các kích thước giao diện của flange trên khớp nối răng inch series. Các thông số bao gồm:
- Đường kính ngoài flange.
- Đường kính vòng bu-lông (bolt circle).
- Đường kính lỗ flange.
- Số lượng lỗ bu-lông.
- Chiều rộng flange.
- Chiều dài lỗ đối với thiết kế shrouded bolt.
- Kích thước counterbore hoặc groove đối với một số thiết kế flange.
Tiêu chuẩn bao phủ các size từ 1½ đến 9 đối với exposed bolt coupling và từ 1½ đến 5 đối với shrouded bolt coupling.
Một lợi ích quan trọng của việc tiêu chuẩn hóa kích thước flange là giúp các nhà sản xuất máy móc có thể thiết kế shaft, flywheel, adapter và các bộ phận liên quan theo kích thước giao diện phổ biến, từ đó thuận lợi hơn khi lựa chọn hoặc thay thế khớp nối.
Tuy nhiên, bản thân AGMA cũng lưu ý rằng kích thước flange chỉ là một trong nhiều yếu tố quyết định khả năng thay thế/interchangeability của khớp nối răng. Người sử dụng vẫn phải kiểm tra các yếu tố kỹ thuật khác trước khi thay thế sản phẩm.
AGMA 9008 có phải tiêu chuẩn đánh giá toàn bộ khớp nối răng không?
Đây là điểm rất dễ bị hiểu nhầm khi lựa chọn gear coupling. AGMA 9008 chủ yếu liên quan đến flange dimensions – kích thước flange. Nó không có nghĩa rằng một khớp nối đạt AGMA 9008 sẽ mặc nhiên phù hợp với mọi ứng dụng.
Ví dụ, hai khớp nối có cùng kích thước flange nhưng có thể khác nhau về:
- Mô-men xoắn danh định.
- Mô-men xoắn cực đại.
- Tốc độ quay cho phép.
- Khả năng bù sai lệch.
- Kích thước bore.
- Vật liệu hub và sleeve.
- Khả năng chịu tải động.
- Hệ thống bôi trơn.
- Khả năng làm việc ở nhiệt độ cao.
- Hệ số tải và điều kiện làm việc.
Do đó, AGMA 9008 nên được xem là một cơ sở để kiểm tra khả năng tương thích về mặt kích thước, thay vì sử dụng nó như tiêu chí duy nhất để chọn khớp nối.
Những tiêu chuẩn và thông số quan trọng khi lựa chọn khớp nối răng
1. AGMA 9008 – Kích thước flange
Nếu hệ thống sử dụng khớp nối răng dạng flange, AGMA 9008 là một tiêu chuẩn cần kiểm tra đầu tiên.
Các kích thước như bolt circle, flange diameter, số lượng lỗ và kích thước lỗ quyết định khả năng lắp ghép giữa khớp nối với thiết bị.
Điều này đặc biệt quan trọng khi thay thế một gear coupling cũ bằng sản phẩm của nhà sản xuất khác.
Ví dụ, một khớp nối mới có cùng đường kính ngoài nhưng khác bolt circle hoặc số lượng bu-lông thì không thể xem là thay thế trực tiếp.
Vì vậy, khi yêu cầu báo giá hoặc thay thế khớp nối răng, nên cung cấp bản vẽ hoặc đầy đủ thông số flange thay vì chỉ cung cấp tên gọi hoặc kích thước nominal.
2. AGMA 9000 – Độ mất cân bằng của khớp nối
ANSI/AGMA 9000 – Flexible Couplings – Potential Unbalance Classification là một tiêu chuẩn khác trong nhóm tiêu chuẩn liên quan đến khớp nối mềm của AGMA. Danh mục tiêu chuẩn của AGMA hiện liệt kê AGMA 9000 trong nhóm tiêu chuẩn về couplings. Độ mất cân bằng của khớp nối có thể trở thành vấn đề đáng quan tâm khi hệ thống vận hành ở tốc độ cao.
Khớp nối mất cân bằng có thể gây:
- Rung động.
- Tăng tải lên ổ bi.
- Tăng lực hướng kính lên trục.
- Tăng tiếng ồn.
- Làm giảm tuổi thọ các bộ phận truyền động.
Đối với hệ thống tốc độ cao, không nên chỉ kiểm tra mô-men xoắn mà cần xem xét cả yêu cầu về balance và allowable unbalance của coupling.
3. AGMA 9001 – Yêu cầu về bôi trơn
Khớp nối răng truyền mô-men thông qua sự ăn khớp giữa các răng trên hub và sleeve. Vì vậy, bôi trơn là yếu tố rất quan trọng đối với tuổi thọ của gear coupling. AGMA 9001 là tiêu chuẩn liên quan đến lubrication của flexible couplings và cũng nằm trong nhóm tiêu chuẩn couplings của AGMA. Khi lựa chọn khớp nối răng, cần kiểm tra:
- Loại mỡ hoặc chất bôi trơn yêu cầu.
- Khoảng thời gian bổ sung mỡ.
- Nhiệt độ làm việc.
- Khả năng giữ mỡ của sleeve.
- Điều kiện bụi, nước hoặc hóa chất.
- Phương pháp bảo dưỡng.
Trong môi trường nhà máy thép, xi măng, khai khoáng hoặc các hệ thống có tải nặng, việc lựa chọn đúng loại lubricant có thể ảnh hưởng đáng kể đến tuổi thọ của răng coupling.
Đọc thêm: Tính toán tuổi thọ khớp nối răng theo chu kỳ tải (Load Cycle Analysis)
4. AGMA 9002 – Bores và keyways
Một tiêu chuẩn khác cần quan tâm là ANSI/AGMA 9002 – Bores and Keyways for Flexible Couplings, Inch Series. Tiêu chuẩn này cũng được AGMA liệt kê trong nhóm tiêu chuẩn về flexible couplings. Khi chọn khớp nối răng, không chỉ cần xác định đường kính trục mà còn phải kiểm tra:
- Đường kính bore.
- Kiểu keyway.
- Kích thước then.
- Chiều dài phần lắp trên trục.
- Dung sai lỗ.
- Kiểu lắp hub.
Một coupling có mô-men xoắn đủ lớn nhưng bore hoặc keyway không phù hợp vẫn không thể lắp đặt an toàn.
5. Mô-men xoắn là thông số quan trọng nhất khi chọn gear coupling
Sau khi kiểm tra kích thước, cần xác định mô-men xoắn làm việc thực tế.
Công thức cơ bản:
T = 9550 × P / n
Trong đó:
- T: mô-men xoắn, N·m.
- P: công suất, kW.
- n: tốc độ quay, rpm.
Ví dụ, một động cơ 250 kW chạy ở 1.500 rpm có mô-men xoắn lý thuyết:
T = 9550 × 250 / 1500 ≈ 1.592 N·m
Tuy nhiên, không nên chọn coupling có torque rating đúng bằng 1.592 N·m.
Trong thực tế cần tính đến service factor dựa trên loại tải và điều kiện vận hành. AGMA có riêng tài liệu AGMA 922 – Load Classification and Service Factors for Flexible Couplings, cũng thuộc nhóm tiêu chuẩn về couplings.
Có thể hiểu đơn giản:
Torque yêu cầu của coupling = Torque làm việc × Service Factor
Hệ số này có thể cao hơn đáng kể đối với các ứng dụng:
- Tải va đập.
- Khởi động thường xuyên.
- Đảo chiều.
- Máy nghiền.
- Conveyor tải nặng.
- Rolling mill.
- Quạt công nghiệp lớn.
- Máy cán.
- Máy nén.
- Bơm có tải thay đổi.
Vì vậy, không nên chọn gear coupling chỉ dựa trên công suất motor.
6. Tốc độ quay và giới hạn tốc độ
Tốc độ quay là yếu tố thứ hai cần kiểm tra.
Một khớp nối có thể đáp ứng mô-men xoắn nhưng chưa chắc phù hợp với tốc độ quay của hệ thống.
Ở tốc độ cao, cần quan tâm:
- Khối lượng coupling.
- Đường kính ngoài.
- Độ mất cân bằng.
- Độ chính xác gia công.
- Cấp cân bằng động.
- Tần số dao động riêng.
- Khả năng bôi trơn ở tốc độ cao.
Đặc biệt với các ứng dụng trên 1.500–3.000 rpm, nên kiểm tra kỹ maximum allowable speed do nhà sản xuất công bố thay vì tự suy đoán từ kích thước coupling.
7. Khả năng bù sai lệch trục
Một trong những ưu điểm của gear coupling là có khả năng bù một số dạng sai lệch giữa hai trục.
Thông thường cần xem xét:
Sai lệch góc – Angular misalignment
Hai trục tạo với nhau một góc nhỏ.
Sai lệch song song – Parallel misalignment
Hai trục song song nhưng không đồng tâm.
Sai lệch dọc trục – Axial movement
Hai trục dịch chuyển theo phương dọc trục.
Tuy nhiên, khả năng bù sai lệch của mỗi loại coupling khác nhau.
Không nên hiểu rằng gear coupling có thể bù sai lệch càng lớn càng tốt.
Nếu coupling phải làm việc liên tục ở gần giới hạn misalignment, tải trên răng có thể tăng lên, gây mài mòn nhanh, nóng lên và giảm tuổi thọ.
8. Kích thước bore và đường kính trục
Đây là thông số cần kiểm tra ngay từ giai đoạn đầu. Cần xác định:
- Đường kính trục motor.
- Đường kính trục gearbox.
- Đường kính trục máy công tác.
- Chiều dài trục.
- Keyway.
- Khoảng cách giữa hai đầu trục.
- Yêu cầu spacer nếu có.
Đặc biệt trong các hệ thống sử dụng gearbox lớn, bore của coupling có thể trở thành yếu tố giới hạn việc lựa chọn.
9. Điều kiện môi trường làm việc
Không nên lựa chọn gear coupling chỉ dựa trên catalog thông thường. Cần xem xét môi trường thực tế:
- Nhiệt độ cao.
- Bụi.
- Nước.
- Hơi nước.
- Hóa chất.
- Dầu.
- Môi trường ngoài trời.
- Môi trường rung động cao.
- Môi trường có tải va đập.
Ví dụ, trong nhà máy thép, nhiệt độ cao và bụi kim loại có thể ảnh hưởng đến seal và lubricant của coupling.
Trong trường hợp này, thiết kế sleeve, seal và phương pháp bảo vệ coupling cần được xem xét kỹ.

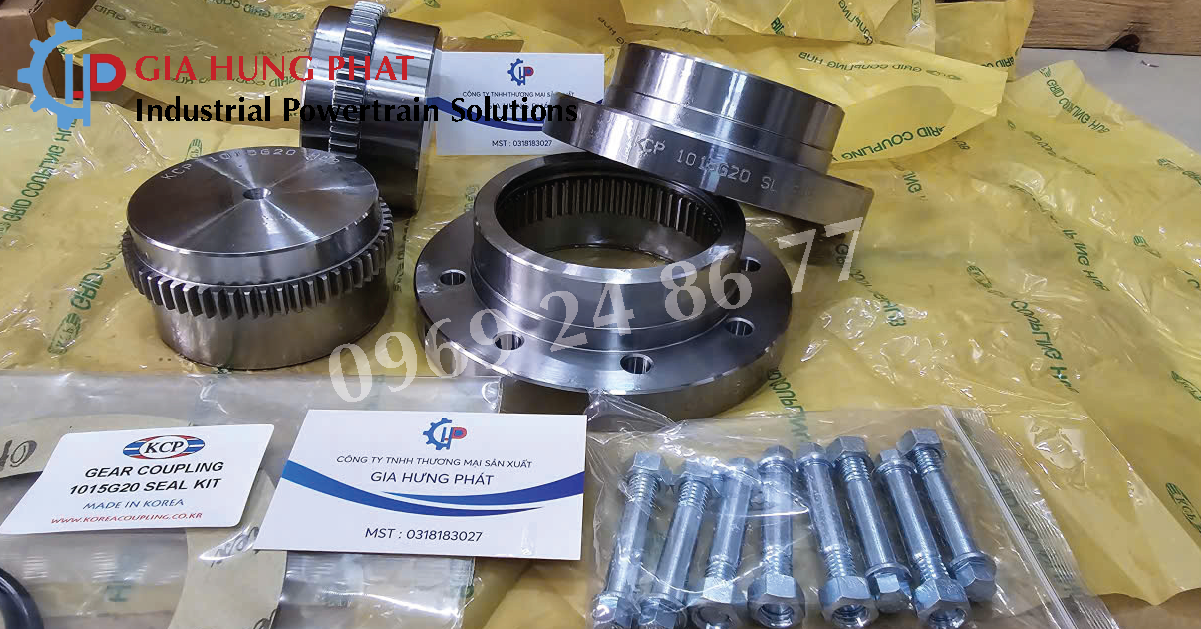

10. Kiểu kết cấu của khớp nối răng
Gear coupling có nhiều thiết kế khác nhau.
Một số dạng thường gặp gồm:
- Full-flexible gear coupling.
- Flexible-rigid gear coupling.
- Flange gear coupling.
- Spacer gear coupling.
- Continuous sleeve gear coupling.
- Double engagement gear coupling.
Mỗi loại phù hợp với một cấu hình máy khác nhau.
Ví dụ, spacer gear coupling có thể được lựa chọn khi cần khoảng cách giữa hai thiết bị lớn hoặc cần tạo khoảng không để tháo lắp seal, bearing hay pump mà không cần di chuyển toàn bộ máy.

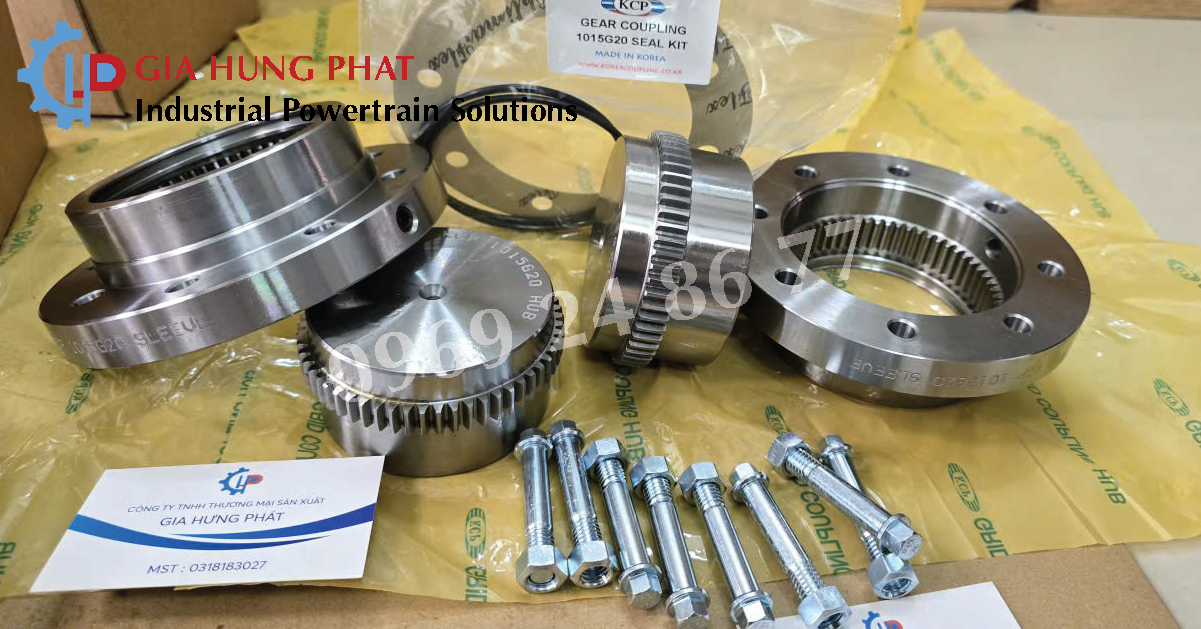

AGMA 9008 có ý nghĩa gì khi thay thế khớp nối răng?
Đây là trường hợp AGMA 9008 phát huy giá trị rõ ràng nhất.
Giả sử một nhà máy đang sử dụng một gear coupling cũ và cần thay thế bằng sản phẩm mới.
Thay vì chỉ đo đường kính ngoài, kỹ thuật viên nên kiểm tra:
- Kích thước flange.
- Bolt circle.
- Số lượng và kích thước bu-lông.
- Flange width.
- Bore.
- Keyway.
- Torque rating.
- Speed rating.
- Misalignment capacity.
- Lubrication.
- Service factor.
- Kiểu sleeve và seal.
AGMA 9008 có thể hỗ trợ kiểm tra interface dimensions của flange, nhưng không thay thế quá trình đánh giá toàn bộ coupling. Chính tài liệu AGMA cũng lưu ý rằng kích thước flange chỉ là một trong các yếu tố cần xem xét khi đánh giá khả năng thay thế.
Bảng kiểm tra nhanh khi lựa chọn khớp nối răng
| Thông số | Cần kiểm tra |
|---|---|
| Tiêu chuẩn flange | AGMA 9008 |
| Độ mất cân bằng | AGMA 9000 |
| Bôi trơn | AGMA 9001 |
| Bore & keyway | AGMA 9002 |
| Service factor | AGMA 922 |
| Công suất | kW |
| Mô-men xoắn | N·m |
| Tốc độ | rpm |
| Đường kính trục | mm |
| Sai lệch góc | Degree |
| Sai lệch song song | mm |
| Dịch chuyển dọc trục | mm |
| Môi trường | Nhiệt độ, bụi, nước, hóa chất |
| Kiểu coupling | Full-flexible, spacer, flange… |
| Phương pháp lắp | Keyway, interference fit, shrink disc… |
Những sai lầm thường gặp khi chọn gear coupling
Chỉ dựa vào đường kính coupling
Đường kính lớn không đồng nghĩa với khả năng chịu tải phù hợp. Cần kiểm tra torque rating và service factor.
Chỉ dựa vào công suất motor
Hai hệ thống cùng sử dụng motor 100 kW nhưng có thể yêu cầu coupling hoàn toàn khác nhau nếu một hệ thống là bơm và hệ thống còn lại là máy nghiền.
Nghĩ rằng đạt AGMA 9008 là đủ
AGMA 9008 chủ yếu quy định kích thước giao diện flange inch series. Nó không phải tiêu chuẩn duy nhất để xác định coupling có phù hợp với ứng dụng hay không.
Bỏ qua tốc độ quay
Coupling phù hợp về torque nhưng không đáp ứng tốc độ có thể gây rung động và các vấn đề cơ khí nghiêm trọng.
Không kiểm tra misalignment
Gear coupling có khả năng bù sai lệch nhưng vẫn có giới hạn. Lắp đặt không đồng tâm hoặc sai lệch quá mức có thể làm giảm tuổi thọ coupling.
Không quan tâm đến lubrication
Thiếu hoặc sai loại lubricant có thể làm tăng ma sát, nhiệt độ và tốc độ mài mòn của răng.
Kết luận
AGMA 9008 là một tiêu chuẩn quan trọng khi lựa chọn và thay thế khớp nối răng, đặc biệt đối với việc kiểm tra kích thước flange của các loại gear coupling inch series. Tiêu chuẩn này quy định nhiều thông số giao diện như flange diameter, bolt circle, flange width, hole size và các kích thước liên quan đến kết cấu bu-lông. Tuy nhiên, AGMA 9008 không nên được sử dụng như tiêu chí duy nhất để lựa chọn khớp nối răng. Một lựa chọn đúng cần đồng thời xem xét mô-men xoắn, service factor, tốc độ quay, bore, keyway, khả năng bù sai lệch, độ mất cân bằng, bôi trơn và điều kiện môi trường.
Đối với các hệ thống công nghiệp như nhà máy thép, rolling mill, máy nghiền, băng tải, bơm, quạt, compressor và các hệ truyền động công suất lớn, việc lựa chọn gear coupling đúng thông số có thể giúp giảm rung động, hạn chế mài mòn răng và nâng cao độ tin cậy của toàn bộ hệ thống. Nếu doanh nghiệp đang cần khớp nối răng thay thế theo kích thước AGMA, bản vẽ hoặc mẫu coupling đang sử dụng, nên cung cấp các thông số của hai đầu trục, công suất, tốc độ, torque, kiểu flange và điều kiện làm việc để được tư vấn đúng size và cấu hình.
Gia Hưng Phát có thể hỗ trợ tư vấn và cung cấp khớp nối răng cho nhiều ứng dụng truyền động công nghiệp, đồng thời hỗ trợ đối chiếu thông số khi cần thay thế coupling cũ.
