Khớp nối lưới lò xo (Grid Coupling) là gì?
Khớp nối lưới lò xo (Grid Coupling) là loại khớp nối trục cơ khí sử dụng lưới lò xo bằng thép hợp kim để truyền mô-men xoắn giữa hai trục. Nhờ thiết kế đặc biệt, khớp nối có khả năng hấp thụ rung động, giảm tải va đập và bù sai lệch giữa hai trục, giúp bảo vệ động cơ, hộp giảm tốc và các thiết bị truyền động.
Đây là dòng khớp nối được ứng dụng phổ biến trong các ngành như thép, xi măng, khai khoáng, giấy, hóa chất, cảng biển và nhiều hệ thống băng tải công nghiệp nhờ khả năng làm việc bền bỉ trong điều kiện tải nặng.
Cấu tạo của khớp nối lưới lò xo (Grid Coupling)

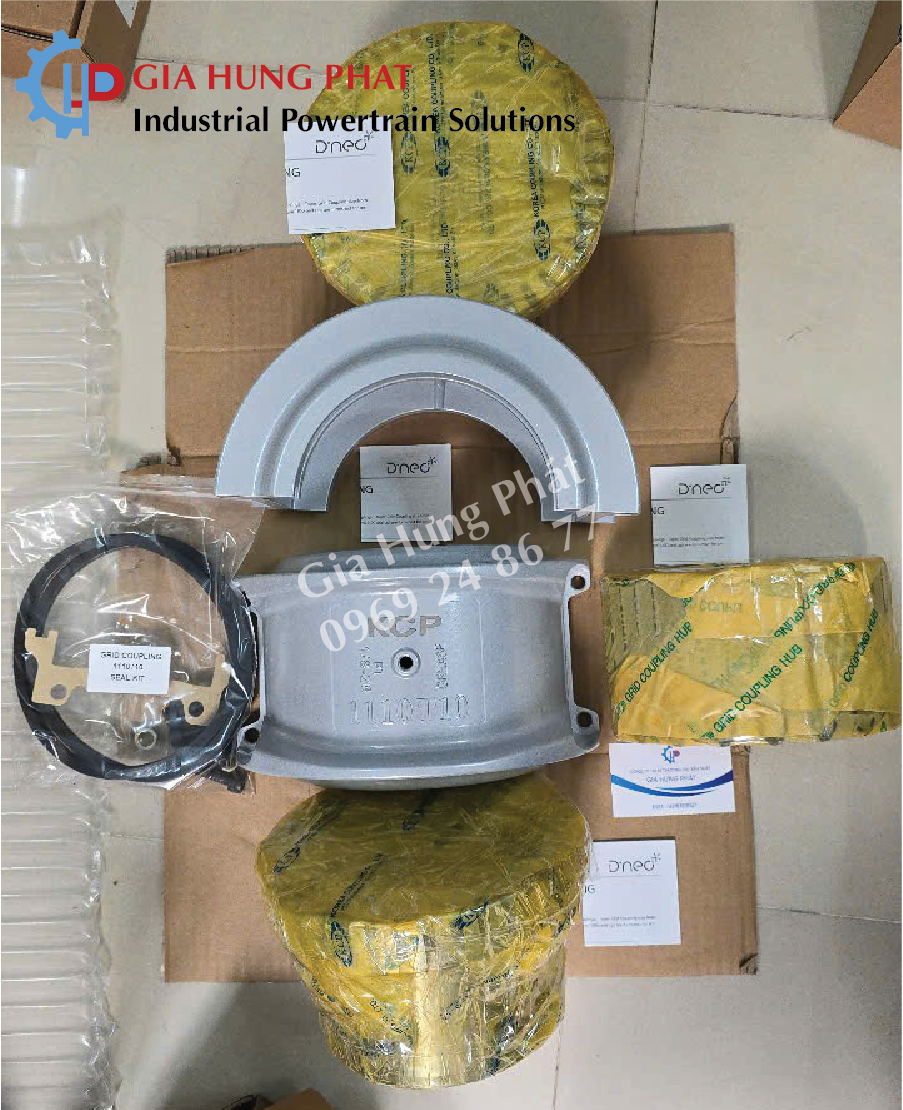

Một bộ khớp nối lưới lò xo (Grid Coupling) thường gồm các bộ phận chính:
1. Hai hub (moay-ơ)
Hai hub được lắp cố định vào hai đầu trục bằng then hoặc khóa côn (Taper Lock).
Bề mặt ngoài của hub được gia công các rãnh để lắp lưới lò xo.
2. Lưới lò xo thép (Grid Spring)
Đây là bộ phận quan trọng nhất của khớp nối.
Lưới lò xo được chế tạo từ thép hợp kim chịu lực cao, có độ đàn hồi lớn giúp:
- Truyền mô-men xoắn
- Hấp thụ tải va đập
- Giảm rung động
- Giảm chấn khi khởi động hoặc dừng máy

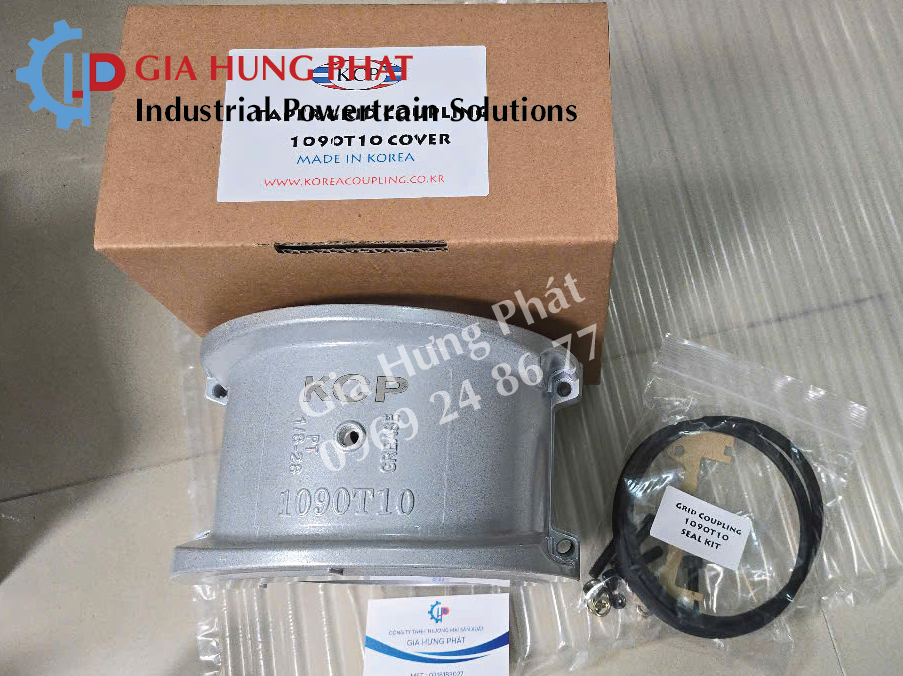

3. Vỏ bảo vệ (Cover)
Vỏ bảo vệ bao quanh lưới lò xo nhằm:
- Giữ mỡ bôi trơn
- Ngăn bụi bẩn
- Bảo vệ lưới khỏi môi trường làm việc
Vỏ thường được chế tạo bằng thép hoặc nhôm.
4. Gioăng làm kín
Giúp ngăn rò rỉ mỡ bôi trơn và hạn chế bụi hoặc nước xâm nhập.
Nguyên lý hoạt động của khớp nối lưới lò xo
Khi động cơ quay:
- Hub chủ động truyền lực đến lưới lò xo.
- Lưới lò xo truyền mô-men sang hub bị động.
- Trong quá trình truyền lực, lưới thép đàn hồi nhẹ giữa các rãnh của hub.
Chính sự đàn hồi này giúp:
- Hấp thụ xung lực.
- Giảm tải sốc.
- Giảm rung động xoắn.
- Bảo vệ động cơ và hộp giảm tốc.
Đây là ưu điểm nổi bật khiến khớp nối lưới lò xo (Grid Coupling) vượt trội hơn nhiều loại khớp nối cứng thông thường.
Ưu điểm của khớp nối lưới lò xo (Grid Coupling)
Giảm rung động hiệu quả
Thiết kế lưới thép đàn hồi giúp giảm dao động xoắn trong hệ truyền động, tăng độ ổn định khi vận hành.
Hấp thụ tải va đập
Khớp nối có thể hấp thụ các xung lực phát sinh khi:
- Khởi động tải nặng
- Dừng máy đột ngột
- Đảo chiều quay
- Thay đổi tải liên tục
Điều này giúp kéo dài tuổi thọ của toàn bộ hệ thống.
Bù sai lệch trục
Grid Coupling cho phép bù:
- Sai lệch góc
- Sai lệch song song
- Sai lệch dọc trục
Nhờ đó giảm ứng suất lên ổ bi và trục máy.
Chịu mô-men lớn
Khớp nối lưới được thiết kế để truyền mô-men xoắn lớn, phù hợp với các hệ truyền động công nghiệp nặng.
Tuổi thọ cao
Lưới lò xo làm từ thép hợp kim chất lượng cao có khả năng chống mài mòn và chịu tải chu kỳ tốt.
Bảo trì đơn giản
Trong nhiều trường hợp chỉ cần thay lưới lò xo mà không phải tháo rời hai hub khỏi trục, giúp giảm thời gian dừng máy.
Nhược điểm của khớp nối lưới lò xo
Bên cạnh nhiều ưu điểm, khớp nối lưới lò xo (Grid Coupling) cũng có một số hạn chế:
- Cần bôi trơn định kỳ.
- Phải thay mỡ đúng chủng loại.
- Lắp sai tâm quá lớn sẽ làm giảm tuổi thọ lưới.
- Không phù hợp với môi trường hóa chất ăn mòn nếu không có vật liệu bảo vệ phù hợp.
Ứng dụng của khớp nối lưới lò xo (Grid Coupling)
Nhờ khả năng chịu tải cao và giảm rung hiệu quả, Grid Coupling được sử dụng rộng rãi trong:
- Nhà máy thép
- Nhà máy xi măng
- Hệ thống băng tải
- Máy nghiền
- Máy cán thép
- Quạt công nghiệp
- Máy nén khí
- Máy bơm công suất lớn
- Hệ thống khai khoáng
- Cầu trục
- Máy trộn
- Máy ép
Khi nào nên sử dụng khớp nối lưới lò xo?
Grid Coupling là lựa chọn phù hợp khi hệ thống có:
- Mô-men xoắn lớn.
- Tải trọng thay đổi liên tục.
- Tải va đập mạnh.
- Động cơ công suất lớn.
- Hệ thống cần giảm rung động.
- Hệ thống cần bảo vệ hộp giảm tốc.
Nếu ứng dụng yêu cầu truyền động chính xác tuyệt đối hoặc không cần giảm chấn, có thể cân nhắc các loại khớp nối khác như khớp nối đĩa hoặc khớp nối màng.
Cách kéo dài tuổi thọ khớp nối lưới lò xo
Để khớp nối lưới lò xo (Grid Coupling) hoạt động ổn định và bền bỉ, nên:
- Căn chỉnh đồng tâm hai trục chính xác.
- Kiểm tra lượng mỡ bôi trơn định kỳ.
- Sử dụng đúng loại mỡ theo khuyến cáo của nhà sản xuất.
- Thay lưới lò xo khi có dấu hiệu mòn hoặc nứt.
- Kiểm tra bu lông, gioăng và vỏ bảo vệ định kỳ.
- Không vận hành vượt quá mô-men hoặc tốc độ cho phép.
Gia Hưng Phát – Đơn vị cung cấp khớp nối lưới lò xo (Grid Coupling) chính hãng
Gia Hưng Phát chuyên cung cấp khớp nối lưới lò xo (Grid Coupling) chính hãng với đầy đủ kích thước và chủng loại, đáp ứng nhu cầu của nhiều ngành công nghiệp như thép, xi măng, khai khoáng, nhiệt điện và sản xuất chế tạo.
Chúng tôi cung cấp giải pháp lựa chọn khớp nối phù hợp theo mô-men xoắn, tốc độ quay và điều kiện làm việc thực tế, đồng thời hỗ trợ tư vấn kỹ thuật, lắp đặt và bảo trì nhằm giúp khách hàng tối ưu hiệu suất truyền động và kéo dài tuổi thọ thiết bị.
Kết luận
Khớp nối lưới lò xo (Grid Coupling) là giải pháp truyền động hiệu quả cho các hệ thống công nghiệp chịu tải nặng nhờ khả năng truyền mô-men lớn, hấp thụ rung động, giảm sốc và bù sai lệch trục. Việc lựa chọn đúng loại khớp nối và thực hiện bảo dưỡng định kỳ sẽ giúp hệ thống vận hành ổn định, giảm chi phí sửa chữa và nâng cao tuổi thọ thiết bị.
Nếu bạn đang tìm kiếm khớp nối lưới lò xo (Grid Coupling) chất lượng cao cùng dịch vụ tư vấn kỹ thuật chuyên sâu, Gia Hưng Phát sẵn sàng đồng hành để mang đến giải pháp phù hợp với mọi nhu cầu truyền động công nghiệp.
