Phân tích puly sử dụng măng xông chữ T (Taper lock) và puly sử dụng măng xông chìm (Bushing)

1. Giới thiệu chung về puly và vai trò trong hệ truyền động

Trong các hệ thống truyền động cơ khí, puly (pulley) là bộ phận quan trọng dùng để truyền mô-men xoắn và công suất từ trục dẫn sang trục bị dẫn thông qua dây đai (đai thang, đai răng, đai dẹt…). Puly được ứng dụng rộng rãi trong băng tải, quạt công nghiệp, máy nén, máy chế biến thực phẩm, dây chuyền sản xuất tự động và nhiều lĩnh vực công nghiệp khác.

Một trong những yếu tố ảnh hưởng trực tiếp đến hiệu quả truyền động, độ bền và khả năng bảo trì của puly là phương pháp lắp puly lên trục. Trước đây, puly thường được khoan lỗ trực tiếp theo đường kính trục và lắp bằng then, vít chặn. Tuy nhiên, phương pháp này tồn tại nhiều nhược điểm như khó tháo lắp, độ đồng tâm không cao và tốn chi phí gia công.

Để khắc phục các hạn chế trên, puly sử dụng măng xông (bushing) đã ra đời và ngày càng được sử dụng phổ biến, trong đó nổi bật nhất là:

• Puly sử dụng măng xông chữ T (Taper Lock)

• Puly sử dụng măng xông chìm (QD Bushing hoặc Bushing côn chìm)

2. Khái quát về măng xông (Bushing) trong truyền động puly

2.1 Khái niệm măng xông

Măng xông (bushing) là một chi tiết trung gian dạng côn, dùng để liên kết puly với trục. Măng xông có lỗ trục, rãnh then và được siết chặt bằng bu lông để tạo lực ép ma sát giữa các bề mặt tiếp xúc.

2.2 Nguyên lý truyền mô-men

Mô-men xoắn được truyền từ trục sang puly thông qua:

• Ma sát côn giữa trục – măng xông – puly

• Then (key) giúp tăng khả năng truyền lực và chống trượt

Nhờ cấu tạo côn, măng xông tạo lực ép rất lớn khi siết bu lông, giúp puly:

• Lắp đặt chính xác

• Đồng tâm tốt

• Hạn chế rung động

• Dễ tháo lắp khi bảo trì

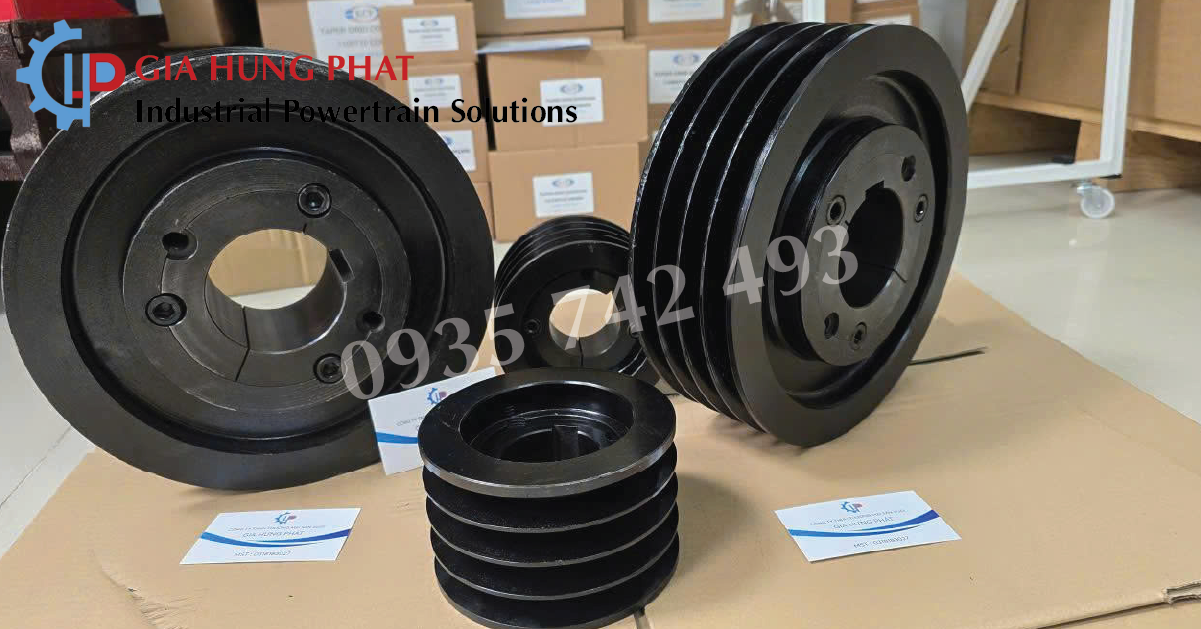

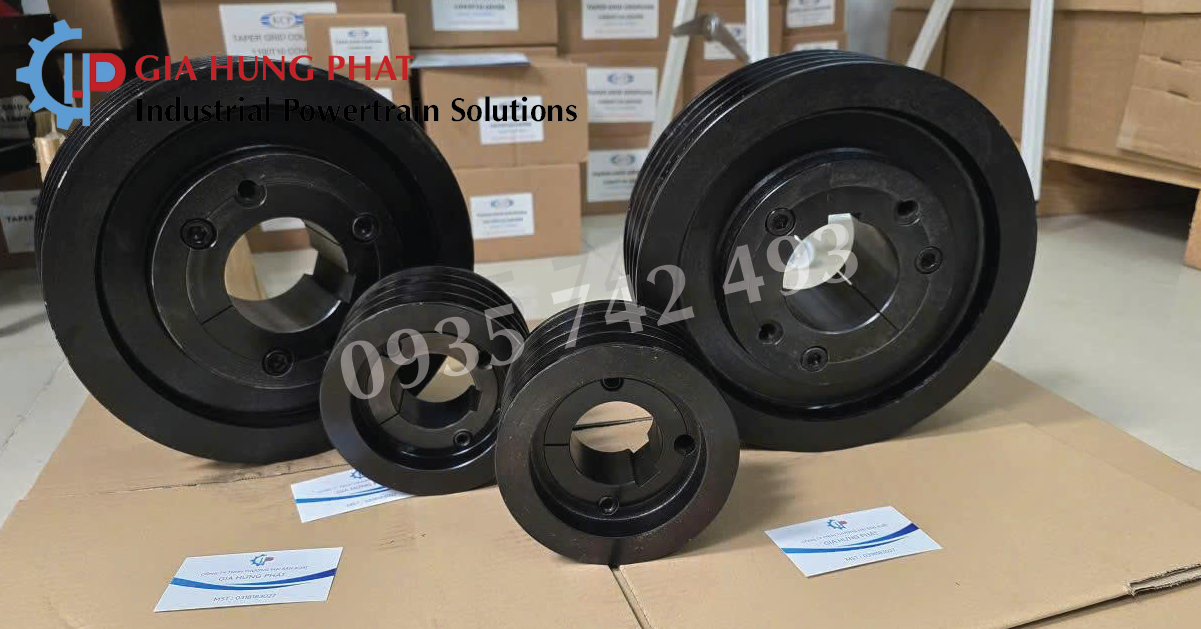

3. Puly sử dụng măng xông chữ T (Taper Lock)

3.1 Cấu tạo

Puly măng xông chữ T bao gồm:

• Thân puly có lỗ côn

• Măng xông chữ T dạng côn, có rãnh then

• Hệ bu lông siết và lỗ ren tháo

Điểm đặc trưng của loại này là măng xông lộ ra bên ngoài thân puly, dễ quan sát và thao tác.

3.2 Nguyên lý làm việc

Khi lắp đặt:

1. Măng xông được đưa vào lỗ côn của puly

2. Lắp puly lên trục

3. Siết bu lông theo thứ tự

4. Măng xông bị kéo vào trong puly → tạo lực ép côn

Lực ép này giúp măng xông ôm chặt trục, đồng thời cố định puly chắc chắn, truyền mô-men ổn định.

3.3 Ưu điểm

• Lắp đặt và tháo gỡ nhanh chóng

• Không cần gia công chính xác lỗ trục

• Độ đồng tâm cao, giảm rung

• Dễ thay đổi đường kính trục bằng cách đổi măng xông

• Phổ biến trên thị trường, chi phí hợp lý

• Phù hợp cho bảo trì thường xuyên

3.4 Nhược điểm

• Măng xông lộ ra ngoài → chiếm không gian lắp đặt

• Tính thẩm mỹ không cao

• Không tối ưu cho hệ thống yêu cầu gọn nhẹ hoặc kín

3.5 Ứng dụng thực tế

Puly măng xông chữ T thường được sử dụng trong:

• Băng tải công nghiệp

• Quạt thông gió, quạt hút bụi

• Máy đóng gói

• Máy nông nghiệp

• Hệ thống truyền động công suất nhỏ đến trung bình

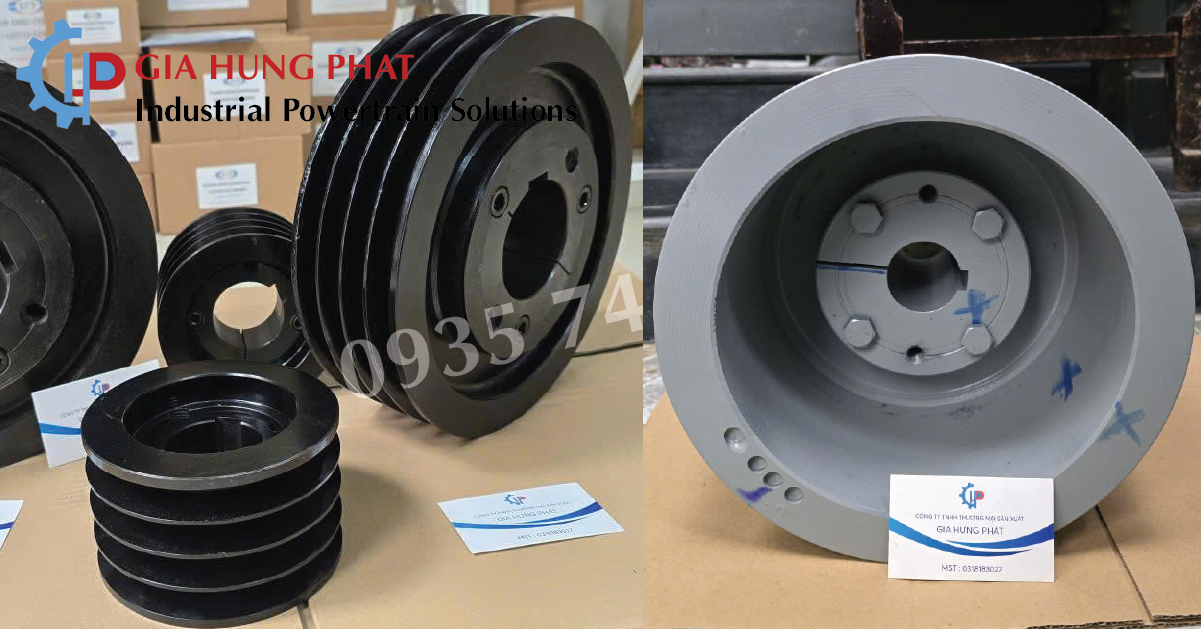

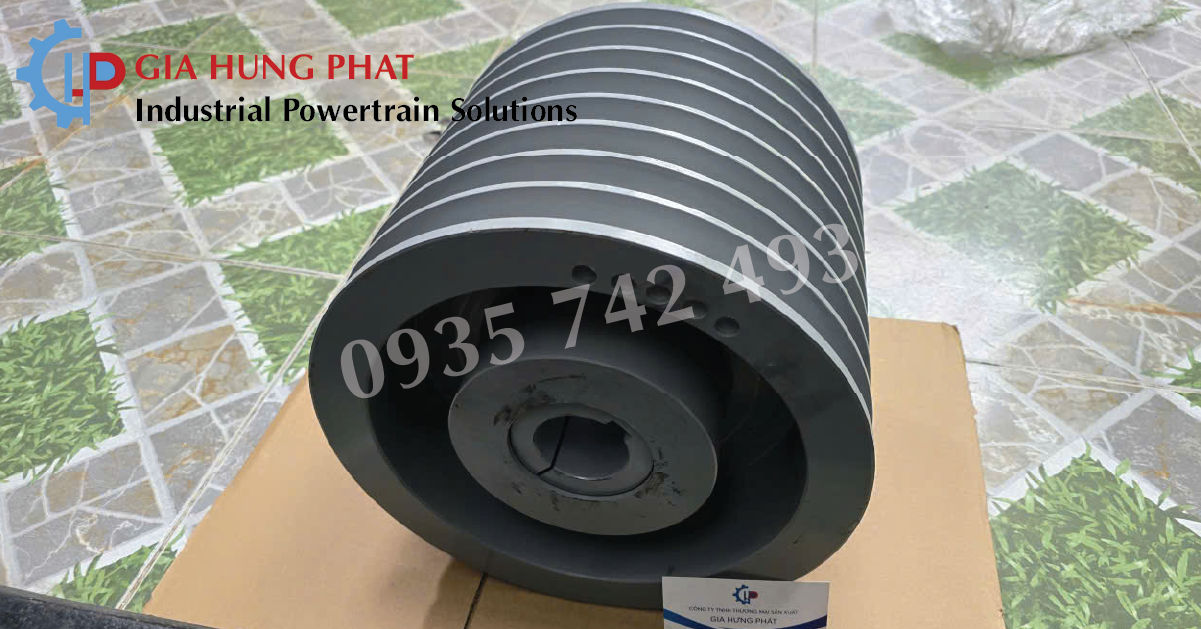

4. Puly sử dụng măng xông chìm (QD Bushing)

4.1 Cấu tạo

Puly măng xông chìm gồm:

• Thân puly được thiết kế để chứa hoàn toàn măng xông

• Măng xông côn có vành bích (flange) để định vị

• Bu lông siết nằm gọn trong thân puly

Khác với taper lock, toàn bộ măng xông nằm chìm, tạo cảm giác puly liền khối.

4.2 Nguyên lý làm việc

Nguyên lý cơ bản tương tự taper lock:

• Khi siết bu lông, măng xông ép chặt vào trục

• Lực ép phân bố đều hơn do kết cấu chìm

• Giảm hiện tượng lệch tâm và rung động

4.3 Ưu điểm

• Kết cấu gọn, thẩm mỹ cao

• Phù hợp không gian lắp đặt hạn chế

• Khả năng chịu tải và mô-men lớn

• Hoạt động ổn định ở tốc độ cao

• Ít rung, ít ồn

4.4 Nhược điểm

• Tháo lắp khó hơn so với taper lock

• Yêu cầu kỹ thuật lắp đặt chính xác

• Giá thành thường cao hơn

• Không thuận tiện cho bảo trì thường xuyên

4.5 Ứng dụng thực tế

Puly măng xông chìm thường được dùng trong:

• Dây chuyền công nghiệp nặng

• Hệ thống truyền động tải lớn

• Máy móc hoạt động liên tục 24/7

• Động cơ công suất lớn

• Nhà máy thép, xi măng, khai khoáng

5. So sánh puly măng xông chữ T và puly măng xông chìm

6. Tiêu chí lựa chọn loại puly phù hợp

Việc lựa chọn loại puly phụ thuộc vào nhiều yếu tố:

• Công suất và mô-men truyền

• Không gian lắp đặt

• Tần suất bảo trì

• Yêu cầu thẩm mỹ

• Ngân sách đầu tư

Gợi ý lựa chọn:

• Chọn puly măng xông chữ T khi:

  • Cần linh hoạt

  • Tháo lắp thường xuyên

  • Hệ thống công suất vừa

  • Ưu tiên chi phí

• Chọn puly măng xông chìm khi:

  • Không gian hạn chế

  • Tải nặng, mô-men lớn

  • Vận hành liên tục

  • Ưu tiên độ ổn định lâu dài

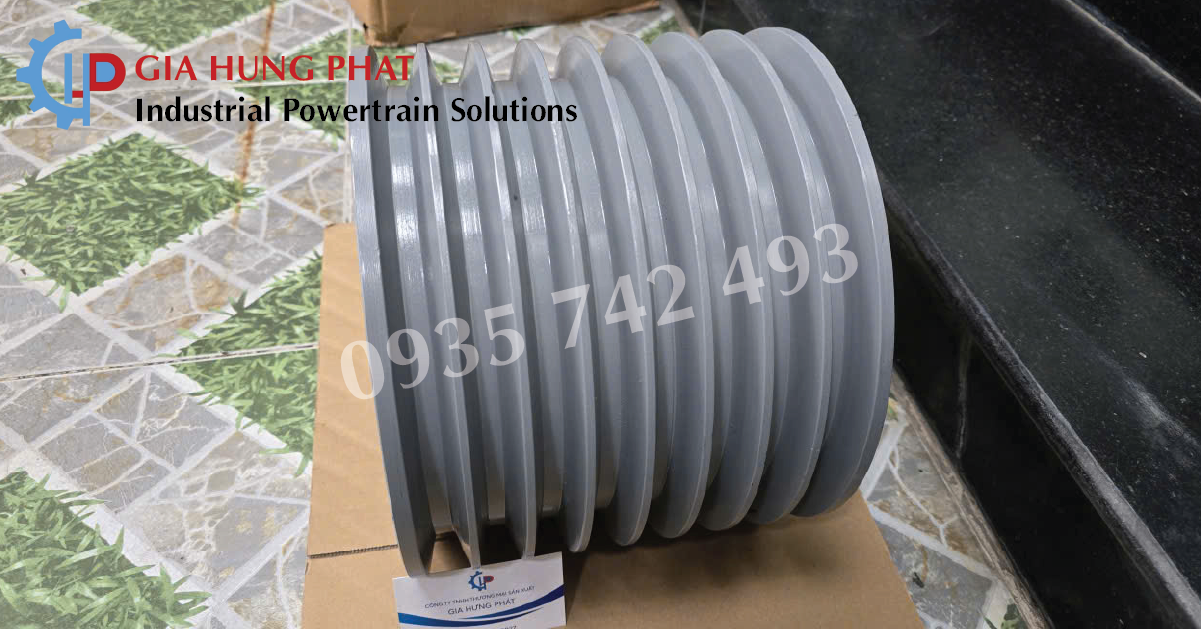

Liên hệ Gia Hưng Phát để được tư vấn và báo giá Puly

Liên hệ Gia Hưng Phát để được tư vấn chi tiết và báo giá puly nhanh chóng. Chúng tôi cung cấp đầy đủ puly măng xông chữ T và puly măng xông chìm, đa dạng kích thước, chất lượng đảm bảo, phù hợp nhiều nhu cầu truyền động trong công nghiệp.

Gia Hưng Phát – Liên hệ tư vấn sản phẩm Pulleys & Taper Bushing và báo giá nhanh.

ZALO: 0969 248 677 – 0935 742 493

Cả puly măng xông chữ T và puly măng xông chìm đều là những giải pháp hiệu quả, hiện đại trong truyền động cơ khí. Mỗi loại có ưu điểm riêng và phù hợp với từng điều kiện làm việc cụ thể. Việc hiểu rõ đặc điểm cấu tạo, nguyên lý và phạm vi ứng dụng sẽ giúp kỹ sư và doanh nghiệp lựa chọn đúng loại puly, tối ưu hiệu suất, giảm chi phí bảo trì và nâng cao tuổi thọ hệ thống. Liên hệ Gia Hưng Phát để được tư vấn thêm.
