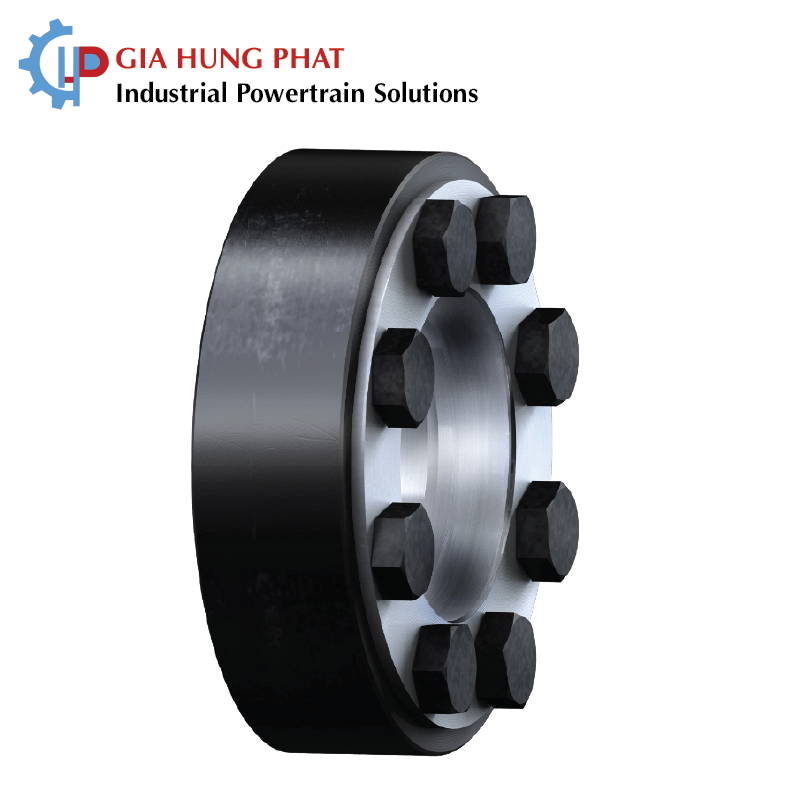

Khớp khóa trục CLAMPEX®KTR 620

Giới thiệu khớp khóa trục CLAMPEX® KTR 620

Khớp khóa trục CLAMPEX® KTR 620 là dòng khớp khóa trục ngoài (external clamping set) của thương hiệu KTR Germany, được thiết kế để tạo liên kết giữa trục và moay ơ hoặc trục rỗng bằng lực ma sát. Sản phẩm giúp truyền mô-men xoắn và lực dọc trục mà không cần sử dụng then, phù hợp với các hệ thống truyền động công nghiệp yêu cầu liên kết chắc chắn và không có độ rơ.

CLAMPEX® KTR 620 có kết cấu hai phần, tích hợp các vít siết để thực hiện quá trình khóa và nhả liên kết. Khi siết vít, các bộ phận hình nêm tạo ra lực hướng kính, ép chặt bề mặt tiếp xúc giữa trục và moay ơ. Nhờ đó, sản phẩm hỗ trợ truyền tải ổn định, đồng thời thuận tiện cho quá trình tháo lắp khi cần bảo trì hoặc thay thế thiết bị.

Gia Hưng Phát cung cấp khớp khóa trục CLAMPEX® KTR 620, hỗ trợ tư vấn lựa chọn kích thước và thông số kỹ thuật phù hợp với từng hệ thống truyền động công nghiệp.

Đặc điểm nổi bật của khớp khóa trục KTR 620

Liên kết không có độ rơ: Khớp khóa trục KTR 620 tạo liên kết ma sát giữa trục và moay ơ, giúp hạn chế chuyển động tương đối tại vị trí kết nối và đảm bảo khả năng truyền động ổn định.

Truyền mô-men xoắn và lực dọc trục: Sản phẩm có khả năng truyền đồng thời mô-men xoắn và lực dọc trục, đáp ứng yêu cầu vận hành của nhiều loại máy móc và thiết bị công nghiệp.

Không cần sử dụng then: Thiết kế cho phép liên kết trục trơn với moay ơ hoặc trục rỗng tương thích mà không cần gia công rãnh then tại vị trí kết nối, giúp đơn giản hóa kết cấu lắp ráp.

Kết cấu hai phần: CLAMPEX® KTR 620 sử dụng thiết kế hai phần với vít siết tích hợp, hỗ trợ thao tác khóa và nhả liên kết theo hướng dẫn của nhà sản xuất.

Không cần bảo trì định kỳ cho cơ cấu khóa: Sản phẩm được thiết kế để hoạt động mà không cần bảo trì định kỳ cho cơ cấu khóa trong điều kiện vận hành phù hợp.

Dải nhiệt độ làm việc rộng: Sản phẩm có dải nhiệt độ làm việc từ -20°C đến +160°C, đáp ứng yêu cầu của nhiều môi trường vận hành công nghiệp.

Thông số kỹ thuật khớp khóa trục CLAMPEX® KTR 620

• Thương hiệu: KTR Germany
• Dòng sản phẩm: CLAMPEX® KTR 620
• Loại sản phẩm: Khớp khóa trục ngoài hai phần (two-part external clamping set)
• Mô-men xoắn truyền tải: 70 – 7.394.000 Nm, tùy kích thước và phiên bản
• Kiểu liên kết: Liên kết ma sát giữa trục và moay ơ hoặc trục rỗng
• Phương thức khóa: Vít siết tích hợp
• Khả năng truyền tải: Mô-men xoắn và lực dọc trục đồng thời
• Độ rơ: Không có độ rơ khi lắp đặt đúng yêu cầu
• Nhiệt độ làm việc: -20°C đến +160°C
• Bảo trì: Không cần bảo trì định kỳ cho cơ cấu khóa trong điều kiện vận hành phù hợp

Dải mô-men xoắn nêu trên là phạm vi của dòng sản phẩm, không phải thông số áp dụng cho tất cả các kích thước. Khi lựa chọn khớp khóa trục KTR 620, cần xác định đường kính trục, đường kính lỗ moay ơ, mô-men xoắn yêu cầu và điều kiện làm việc thực tế.

Nguyên lý hoạt động của khớp khóa trục CLAMPEX® KTR 620

Khớp khóa trục CLAMPEX® KTR 620 hoạt động dựa trên nguyên lý tạo lực ép hướng kính thông qua cơ cấu hình nêm và các vít siết tích hợp. Khi siết vít theo đúng hướng dẫn kỹ thuật, các bộ phận của khớp khóa trục dịch chuyển tương đối với nhau, tạo ra áp lực tiếp xúc giữa trục và moay ơ.

Lực ép này tạo thành liên kết ma sát, giúp truyền mô-men xoắn và lực dọc trục mà không cần sử dụng then. Khi cần tháo rời, người sử dụng thực hiện thao tác nới lỏng vít siết theo quy trình của nhà sản xuất để giải phóng lực kẹp.

Để đảm bảo hiệu quả truyền động, cần tuân thủ mô-men siết vít, dung sai lắp ghép, yêu cầu về bề mặt tiếp xúc và hướng dẫn lắp đặt tương ứng với từng phiên bản sản phẩm.

Ứng dụng của khớp khóa trục KTR 620

Khớp khóa trục CLAMPEX® KTR 620 được sử dụng trong các hệ thống truyền động công nghiệp cần liên kết chắc chắn giữa trục và moay ơ hoặc trục rỗng. Khả năng truyền mô-men xoắn cao tùy phiên bản giúp dòng sản phẩm phù hợp với nhiều ứng dụng cơ khí.

Một số ứng dụng có thể kể đến:

• Hệ thống băng tải công nghiệp và băng tải tải nặng.
• Máy móc trong nhà máy sản xuất.
• Hệ thống truyền động sử dụng trục rỗng và moay ơ.
• Thiết bị truyền động cơ khí công nghiệp.
• Các cụm máy yêu cầu liên kết trục không có độ rơ.
• Hệ thống cần tháo lắp liên kết trục để bảo trì hoặc thay thế linh kiện.

Việc lựa chọn đúng kích thước khớp khóa trục giúp đảm bảo khả năng truyền tải, hạn chế hiện tượng trượt tại vị trí liên kết và hỗ trợ hệ thống vận hành ổn định.

So sánh khớp khóa trục CLAMPEX® KTR 620 và KTR 603

CLAMPEX® KTR 620 và CLAMPEX® KTR 603 đều là dòng khớp khóa trục ngoài của KTR Germany, sử dụng nguyên lý liên kết ma sát để truyền mô-men xoắn và lực dọc trục mà không cần then. Tuy nhiên, hai dòng sản phẩm có một số điểm khác biệt về kết cấu và dải mô-men xoắn.

• CLAMPEX® KTR 620: Kết cấu hai phần, có vít siết tích hợp để khóa và nhả liên kết. Dải mô-men xoắn được công bố từ 70 đến 7.394.000 Nm.
• CLAMPEX® KTR 603: Kết cấu ba phần, có cơ chế tự nhả khi nới lỏng vít siết theo thông tin sản phẩm. Dải mô-men xoắn được công bố từ 28 đến 1.460.000 Nm.

Việc lựa chọn giữa KTR 620 và KTR 603 cần căn cứ vào kích thước trục, mô-men xoắn, không gian lắp đặt và yêu cầu vận hành. Không nên chỉ dựa vào dải mô-men xoắn tổng quát để quyết định sản phẩm, mà cần đối chiếu thông số của từng kích thước cụ thể.

Tham khảo trang danh mục các sản phẩm khóa trục Gia Hưng Phát cung cấp: Khớp khóa trục

Gia Hưng Phát cung cấp khớp khóa trục CLAMPEX® KTR 620

Gia Hưng Phát cung cấp khớp khóa trục CLAMPEX® KTR 620 của KTR Germany phục vụ nhu cầu lắp đặt, thay thế và bảo trì các hệ thống truyền động công nghiệp. Sản phẩm phù hợp với doanh nghiệp đang tìm kiếm giải pháp liên kết trục và moay ơ có độ chính xác cao, khả năng truyền tải ổn định và thuận tiện trong quá trình lắp ráp.

Khi có nhu cầu lựa chọn khớp khóa trục KTR 620, khách hàng nên cung cấp đường kính trục, kích thước moay ơ, mô-men xoắn làm việc và điều kiện vận hành của thiết bị. Dựa trên các thông số này, Gia Hưng Phát hỗ trợ tư vấn lựa chọn phiên bản phù hợp với yêu cầu kỹ thuật và nhu cầu sử dụng thực tế.

Liên hệ Gia Hưng Phát để được tư vấn và báo giá khớp khóa trục CLAMPEX® KTR 620, cùng các giải pháp liên kết trục công nghiệp khác.

Câu hỏi thường gặp về khớp khóa trục CLAMPEX® KTR 620

Khớp khóa trục CLAMPEX® KTR 620 dùng để làm gì?

Sản phẩm dùng để liên kết trục với moay ơ hoặc trục rỗng bằng lực ma sát, giúp truyền mô-men xoắn và lực dọc trục mà không cần sử dụng then.

Khớp khóa trục KTR 620 có cần gia công rãnh then không?

Không. Sản phẩm được thiết kế để tạo liên kết trên trục trơn có kích thước phù hợp, không cần sử dụng then tại vị trí liên kết.

CLAMPEX® KTR 620 có thể truyền mô-men xoắn bao nhiêu?

Dải mô-men xoắn của dòng sản phẩm được công bố từ 70 đến 7.394.000 Nm. Khả năng truyền tải thực tế phụ thuộc vào kích thước và phiên bản cụ thể.

Nhiệt độ làm việc của khớp khóa trục KTR 620 là bao nhiêu?

Sản phẩm có dải nhiệt độ làm việc từ -20°C đến +160°C. Cần đối chiếu điều kiện vận hành thực tế với tài liệu kỹ thuật của nhà sản xuất.

Mua khớp khóa trục CLAMPEX® KTR 620 ở đâu?

Khách hàng có thể liên hệ Gia Hưng Phát để được tư vấn lựa chọn kích thước, xác định thông số kỹ thuật và nhận báo giá theo nhu cầu sử dụng.
