Vòng đệm giảm chấn Rotex KTR (Spider Rotex KTR) một trong những yếu tố quyết định đến độ bền và khả năng vận hành êm ái của các khớp nối – chi tiết tuy nhỏ nhưng có vai trò lớn. Với hơn 50 năm kinh nghiệm trong lĩnh vực truyền động, thương hiệu KTR đã phát triển dòng vòng đệm giảm chấn ROTEX với đa dạng chủng loại và độ cứng khác nhau, đáp ứng mọi yêu cầu kỹ thuật và điều kiện làm việc.
1. Cấu tạo và chức năng chính của vòng đệm giảm chấn Rotex KTR
Vòng đệm ROTEX KTR là bộ phận trung gian nằm giữa hai ngàm kim loại trong khớp nối ROTEX. Nó có nhiệm vụ:
-
Truyền mô-men xoắn một cách linh hoạt.
-
Giảm chấn động, rung lắc và tiếng ồn trong quá trình hoạt động.
-
Bù sai lệch trục trong giới hạn cho phép.
-
Bảo vệ thiết bị khi xảy ra quá tải hoặc va đập đột ngột.
2. Đa dạng vật liệu và độ cứng – Linh hoạt cho mọi ứng dụng

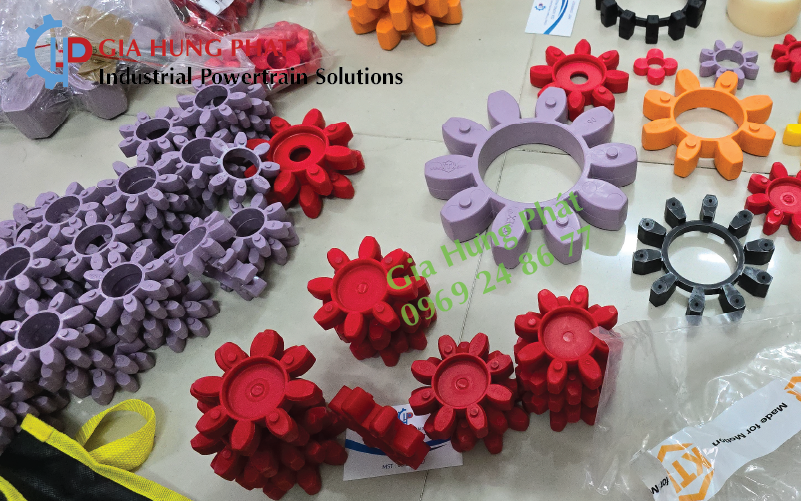

KTR cung cấp các vòng đệm Rotex KTR với nhiều độ cứng khác nhau, thể hiện qua thang đo Shore A hoặc Shore D, từ mềm dẻo đến cứng chắc. Các loại phổ biến bao gồm:
| Loại | Độ cứng | Mã màu | Vật liệu | Đặc điểm nổi bật |
|---|---|---|---|---|
| 92 Shore A (T-PUR) | Trung bình | Cam | T-PUR | Giảm chấn tốt, linh hoạt, tuổi thọ cao |
| 92 Shore A (PUR) | Trung bình | Vàng | PUR | Giá hợp lý, linh hoạt, dùng cho tải nhẹ |
| 98 Shore A (T-PUR) | Cứng | Tím | T-PUR | Truyền mô-men lớn, rung thấp |
| 98 Shore A (PUR) | Cứng | Đỏ | PUR | Chịu tải cao, giảm chấn trung bình |
| 64 Shore D (T-PUR) | Rất cứng | Xanh lá | T-PUR | Chịu mô-men xoắn cực lớn, ít biến dạng |
3. Tính năng kỹ thuật vòng đệm giảm chấn Rotex KTR
Vòng đệm giảm chấn Rotex KTR được sử dụng cho khớp nối Jaw coupling (Khớp nối vấu KTR), đóng vai trò quan trọng trong việc bảo vệ hệ thống truyền động khỏi các tác động tiêu cực của rung động, lệch trục và tải trọng thay đổi. Dòng sản phẩm ROTEX KTR nổi bật với việc sử dụng vật liệu T-PUR (Thermoplastic Polyurethane), mang lại hiệu suất và độ bền vượt trội so với polyurethane truyền thống (PUR).
Ưu điểm nổi bật của vật liệu T-PUR
Vòng đệm giảm chấn Rotex KTR sử dụng vật liệu T-PUR được phát triển để đáp ứng các yêu cầu khắt khe của ngành công nghiệp, mang lại những cải tiến đáng kể:
Chịu nhiệt độ cao: Vòng đệm T-PUR có khả năng hoạt động ổn định trong môi trường nhiệt độ lên đến +120°C. Đặc biệt, chúng có thể chịu được nhiệt độ tăng đột ngột lên tới +150°C trong thời gian ngắn. Khả năng chịu nhiệt vượt trội này giúp vòng đệm duy trì hiệu suất và tuổi thọ ngay cả trong các ứng dụng có nhiệt độ cao.
Khả năng chịu dầu và hóa chất tốt: Trong nhiều môi trường công nghiệp, thiết bị thường xuyên tiếp xúc với dầu, mỡ và các loại hóa chất. Vòng đệm T-PUR được thiết kế để có khả năng chống chịu tốt với các tác nhân này, ngăn ngừa sự xuống cấp của vật liệu và kéo dài thời gian sử dụng. Điều này đặc biệt quan trọng trong các ngành như hóa chất, dầu khí và sản xuất.
Độ bền mỏi cao: Đối với các hệ thống có tốc độ quay lớn và tải trọng thay đổi liên tục, vòng đệm cần có khả năng chống lại sự mỏi vật liệu. T-PUR sở hữu độ bền mỏi vượt trội, giúp vòng đệm duy trì cấu trúc và hiệu suất trong suốt quá trình hoạt động dài, giảm thiểu rủi ro hỏng hóc và chi phí bảo trì.
Hỗ trợ kỹ thuật tối ưu cho kỹ sư
Một trong những điểm mạnh của vòng đệm giảm chấn Rotex KTR là sự minh bạch về các thông số kỹ thuật. Hệ số giảm chấn và độ cứng xoắn của từng loại vòng đệm T-PUR đều được công bố rõ ràng. Điều này mang lại lợi ích lớn cho các kỹ sư:
Dễ dàng tính toán: Với các thông số kỹ thuật được cung cấp đầy đủ, kỹ sư có thể dễ dàng thực hiện các phép tính cần thiết để đảm bảo vòng đệm phù hợp với yêu cầu của ứng dụng.
Lựa chọn chính xác: Việc có dữ liệu rõ ràng giúp các kỹ sư đưa ra quyết định lựa chọn tối ưu, đảm bảo hiệu suất truyền động và bảo vệ các bộ phận khác của hệ thống.
Ứng dụng đa dạng: Nhờ tính linh hoạt và khả năng tùy biến cao, vòng đệm ROTEX KTR phù hợp với nhiều loại máy móc và hệ thống khác nhau, bao gồm:
- Máy bơm: Giảm rung động và kéo dài tuổi thọ phớt.
- Máy nén: Đảm bảo truyền mô-men xoắn ổn định.
- Động cơ servo: Yêu cầu độ chính xác cao và khả năng truyền mô-men không có độ trễ.
- Trục vít: Chịu tải trọng hướng trục và tải trọng thay đổi.
Tham khảo thêm trang sản phẩm:
Vòng đệm giảm chấn Rotex 75 KTR độ cứng 98 ShA
Vòng đệm giảm chấn Rotex 90 KTR độ cứng 98 ShA
4. Lựa chọn vòng đệm phù hợp – tối ưu hiệu suất và chi phí
Việc lựa chọn vòng đệm (hay còn gọi là đệm giảm chấn, khớp nối mềm) đóng vai trò quan trọng trong việc đảm bảo hiệu suất hoạt động và tuổi thọ của hệ thống truyền động. Tùy thuộc vào đặc thù ứng dụng và yêu cầu kỹ thuật, bạn có thể cân nhắc các loại vật liệu và độ cứng khác nhau để đạt được sự tối ưu về cả hiệu suất lẫn chi phí.
Vật liệu và độ cứng Shore A/D
Có hai loại vật liệu chính được đề cập là T-PUR và PUR, cùng với các mức độ cứng Shore A và Shore D khác nhau, mỗi loại phù hợp với một số điều kiện vận hành cụ thể:
- 92 Shore A (T-PUR hoặc PUR): Lựa chọn này lý tưởng cho các ứng dụng yêu cầu giảm chấn tốt và linh hoạt cao. Độ mềm dẻo của vật liệu giúp hấp thụ rung động, giảm thiểu tiếng ồn và bảo vệ các bộ phận khác của hệ thống khỏi những tác động tiêu cực do rung lắc gây ra.
- 98 Shore A (T-PUR): Khi ứng dụng của bạn cần truyền mô-men lớn nhưng lại ít rung động, vòng đệm 98 Shore A từ vật liệu T-PUR sẽ là lựa chọn phù hợp. Độ cứng cao hơn giúp truyền tải lực hiệu quả mà vẫn duy trì được khả năng giảm chấn ở mức độ vừa phải.
- 64 Shore D (T-PUR): Đối với các ứng dụng tải nặng và tốc độ cao, vật liệu T-PUR với độ cứng 64 Shore D là giải pháp tối ưu. Độ cứng này cho phép vòng đệm chịu được áp lực và tốc độ quay lớn, đảm bảo sự ổn định và bền bỉ cho hệ thống trong môi trường làm việc khắc nghiệt.
Khả năng chống chịu môi trường
Môi trường nhiệt độ cao và hóa chất là những yếu tố có thể ảnh hưởng nghiêm trọng đến tuổi thọ của vòng đệm. Trong những trường hợp này, T-PUR luôn là lựa chọn ưu tiên so với PUR. Vật liệu T-PUR được thiết kế để có khả năng chống chịu tốt hơn với nhiệt độ khắc nghiệt và các tác nhân hóa học, giúp kéo dài thời gian sử dụng và giảm chi phí bảo trì.
Kích thước đa dạng
Vòng đệm ROTEX KTR có kích thước đa dạng, từ ROTEX 14 đến ROTEX 180. Điều này cho phép bạn dễ dàng tìm được vòng đệm phù hợp cho cả thiết bị nhỏ gọn cần sự chính xác cao cho đến các hệ thống công suất lớn yêu cầu khả năng truyền tải mạnh mẽ. Sự đa dạng về kích thước đảm bảo tính linh hoạt trong thiết kế và ứng dụng, giúp bạn tối ưu hóa hiệu suất cho mọi loại máy móc.
Gia Hưng Phát phân phối sản phẩm Rotex KTR
Với sự đa dạng về vật liệu, độ cứng và dải kích thước, vòng đệm giảm chấn Rotex KTR không chỉ mang lại hiệu quả truyền động tối ưu mà còn tăng tuổi thọ hệ thống, giảm chi phí bảo trì và ngừng máy. Đây chính là lựa chọn lý tưởng cho các kỹ sư cơ khí và nhà máy đang tìm kiếm giải pháp truyền động an toàn – hiệu quả – bền vững.\
