Trong các hệ thống truyền động cơ khí, việc kết nối các trục quay để truyền mô-men xoắn một cách hiệu quả là vô cùng quan trọng. Một trong những giải pháp phổ biến và đáng tin cậy nhất hiện nay chính là khớp nối răng. Loại khớp nối này được sử dụng rộng rãi trong nhiều ngành công nghiệp như xi măng, thép, điện lực, dầu khí và chế tạo máy nhờ khả năng chịu tải cao và độ bền cao.
1. Khớp nối răng là gì?

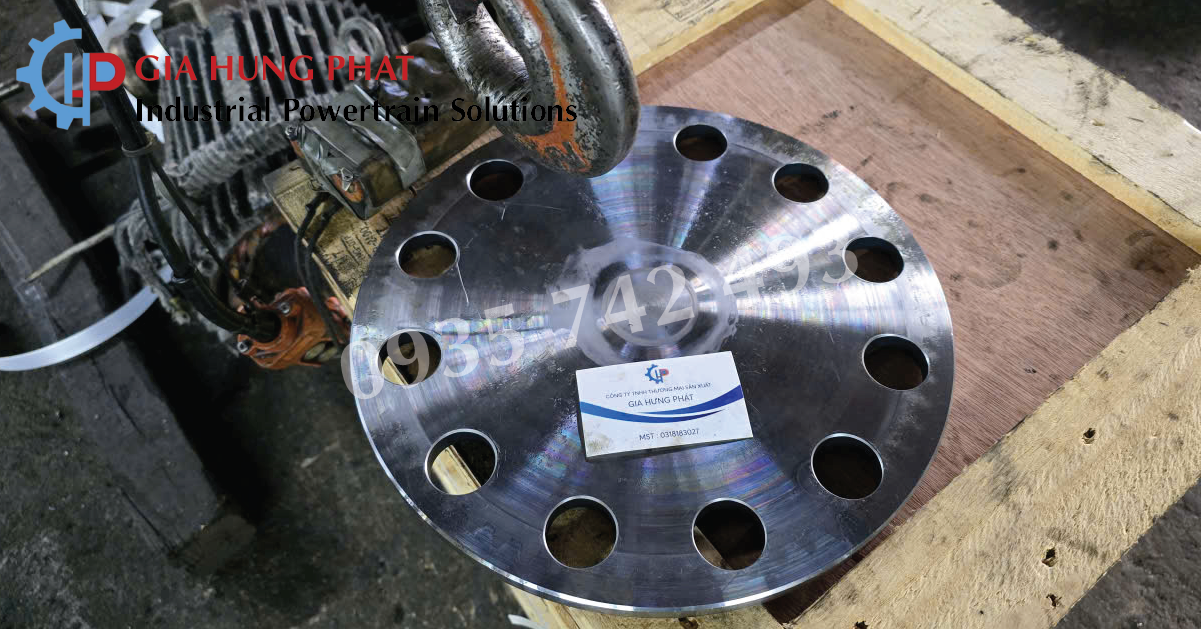

Khớp nối răng (gear coupling) là một loại khớp nối cơ khí dùng để nối hai trục quay lại với nhau, cho phép truyền mô-men xoắn lớn trong khi vẫn có thể bù sai lệch nhỏ về vị trí giữa các trục. Điểm đặc trưng của khớp nối này là sử dụng các bánh răng ăn khớp với nhau để truyền động, thay vì dựa vào ma sát hay các phần tử đàn hồi.
Nhờ thiết kế đặc biệt với các răng ngoài và răng trong, khớp nối răng không chỉ đảm bảo khả năng truyền tải mạnh mẽ mà còn giúp giảm rung động, hạn chế mài mòn và kéo dài tuổi thọ của hệ thống. Đây là lý do vì sao nó thường được lựa chọn cho các ứng dụng tải nặng và làm việc liên tục.
2. Cấu tạo của khớp nối răng
Khớp nối răng có cấu tạo tương đối phức tạp hơn so với các loại khớp nối thông thường. Tuy nhiên, về cơ bản, nó bao gồm các bộ phận chính sau:

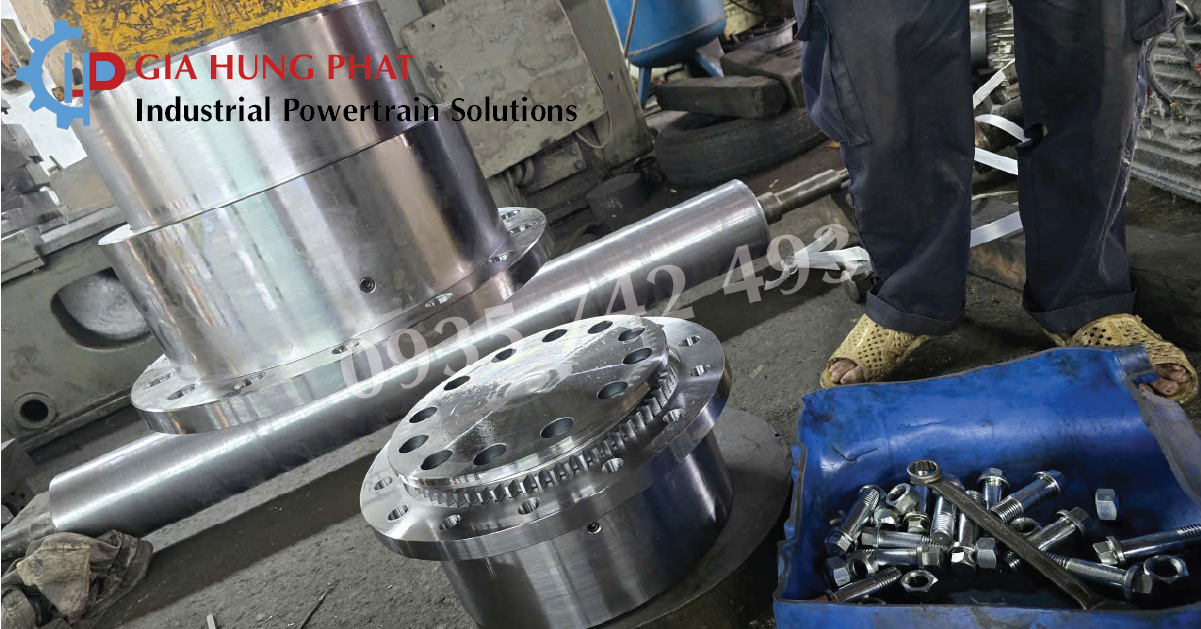

a. Moay-ơ (Hub)
Moay-ơ là phần được gắn trực tiếp vào trục máy. Trên bề mặt ngoài của moay-ơ có các răng ngoài (external gear teeth), được gia công chính xác để ăn khớp với răng trong của vỏ khớp nối. Thông thường, mỗi khớp nối sẽ có hai moay-ơ tương ứng với hai trục cần kết nối.
b. Ống bao (Sleeve hoặc Gear Sleeve)
Đây là phần bao bên ngoài moay-ơ, bên trong có các răng trong (internal gear teeth). Ống bao đóng vai trò là phần trung gian, giúp hai moay-ơ ăn khớp với nhau thông qua các răng. Tùy theo thiết kế, ống bao có thể là một khối liền hoặc tách thành hai nửa.
c. Vòng đệm và phớt kín (Seal)
Các vòng đệm và phớt được sử dụng để giữ dầu bôi trơn bên trong khớp nối, đồng thời ngăn bụi bẩn, nước hoặc tạp chất xâm nhập. Điều này giúp đảm bảo quá trình hoạt động trơn tru và giảm hao mòn.
d. Bu lông và đai ốc
Dùng để cố định các bộ phận của khớp nối với nhau, đảm bảo kết cấu vững chắc trong quá trình vận hành.
e. Dầu hoặc mỡ bôi trơn
Khớp nối răng yêu cầu bôi trơn thường xuyên để giảm ma sát giữa các răng, tránh hiện tượng mài mòn và tăng hiệu suất truyền động.
3. Nguyên lý hoạt động của khớp nối răng
Nguyên lý hoạt động của khớp nối răng dựa trên sự ăn khớp giữa các răng ngoài của moay-ơ và răng trong của ống bao. Khi một trục quay, mô-men xoắn sẽ được truyền từ moay-ơ này sang ống bao, sau đó tiếp tục truyền sang moay-ơ còn lại và đến trục thứ hai.
Điểm đặc biệt của khớp nối răng là khả năng bù sai lệch trục. Trong thực tế, hai trục máy hiếm khi được căn chỉnh hoàn toàn đồng tâm. Có thể xảy ra sai lệch góc, sai lệch song song hoặc sai lệch dọc trục. Nhờ thiết kế răng có dạng cong (crowned teeth), khớp nối răng cho phép các răng vẫn ăn khớp tốt ngay cả khi có sai lệch nhỏ.
Cụ thể:
-
Sai lệch góc: Khi hai trục không thẳng hàng, các răng vẫn có thể tiếp xúc nhờ độ cong của chúng.
-
Sai lệch song song: Khi hai trục lệch nhau nhưng vẫn song song, khớp nối vẫn hoạt động ổn định.
-
Sai lệch dọc trục: Khớp nối có thể cho phép một mức độ dịch chuyển dọc trục nhất định.
Nhờ những đặc tính này, khớp nối răng giúp giảm tải cho ổ trục, hạn chế rung động và tăng độ ổn định cho toàn bộ hệ thống.
4. Ưu điểm của khớp nối răng
Khớp nối răng được đánh giá cao nhờ nhiều ưu điểm nổi bật:
-
Truyền tải mô-men lớn: Phù hợp với các hệ thống công suất cao.
-
Kích thước nhỏ gọn: So với khả năng tải, khớp nối răng có thiết kế khá компакт.
-
Độ bền cao: Vật liệu chế tạo thường là thép hợp kim, chịu được điều kiện làm việc khắc nghiệt.
-
Bù sai lệch tốt: Giảm yêu cầu về độ chính xác khi lắp đặt.
-
Hiệu suất cao: Tổn thất năng lượng thấp trong quá trình truyền động.
5. Nhược điểm của khớp nối răng
Bên cạnh những ưu điểm, khớp nối bánh răng cũng tồn tại một số hạn chế:
-
Yêu cầu bôi trơn định kỳ: Nếu không được bảo dưỡng tốt, răng dễ bị mài mòn.
-
Chi phí cao hơn so với một số loại khớp nối đơn giản.
-
Có thể gây tiếng ồn khi vận hành nếu không được lắp đặt và bảo trì đúng cách.
6. Ứng dụng của Gear Coupling
Nhờ khả năng làm việc bền bỉ và hiệu quả, khớp nối răng được sử dụng rộng rãi trong nhiều lĩnh vực:
-
Nhà máy xi măng (máy nghiền, băng tải)
-
Ngành thép (cán thép, lò luyện)
-
Nhà máy điện (tuabin, máy phát)
-
Công nghiệp dầu khí
-
Hệ thống bơm và quạt công nghiệp
Ở những môi trường này, thiết bị thường phải chịu tải lớn, rung động mạnh và làm việc liên tục, do đó khớp nối răng là lựa chọn tối ưu.

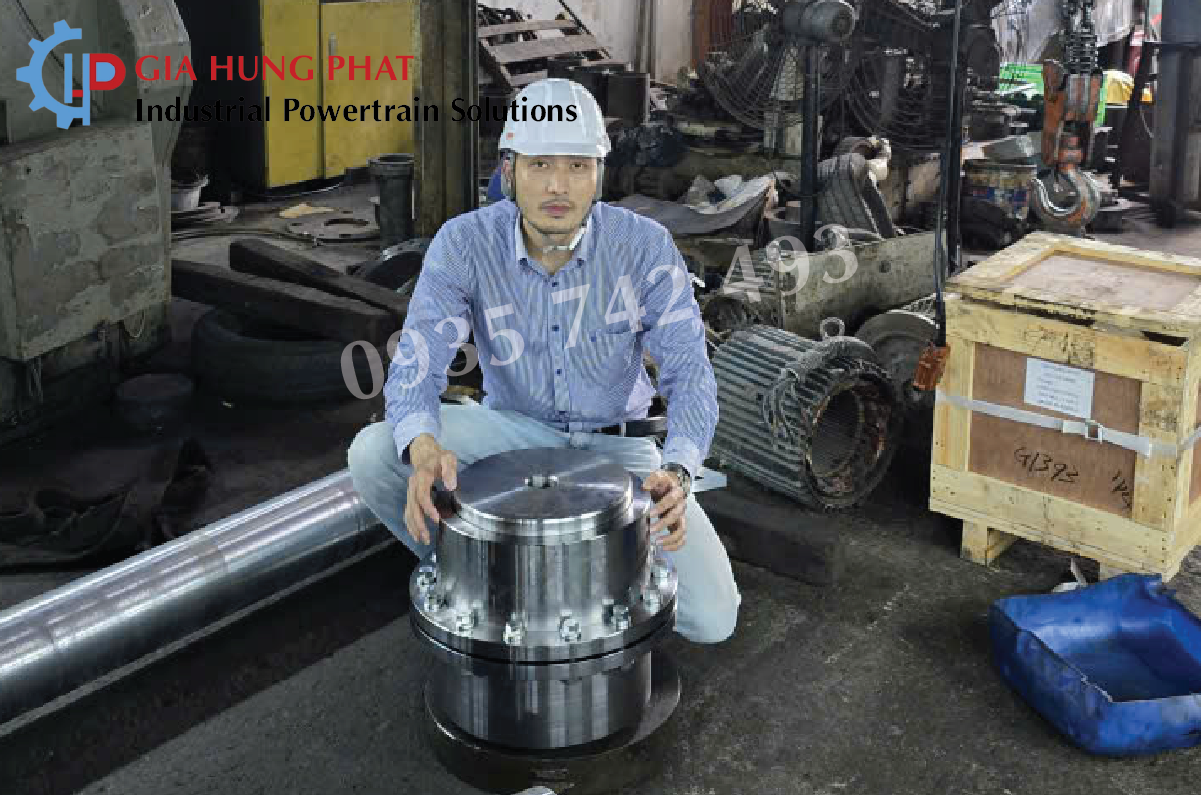

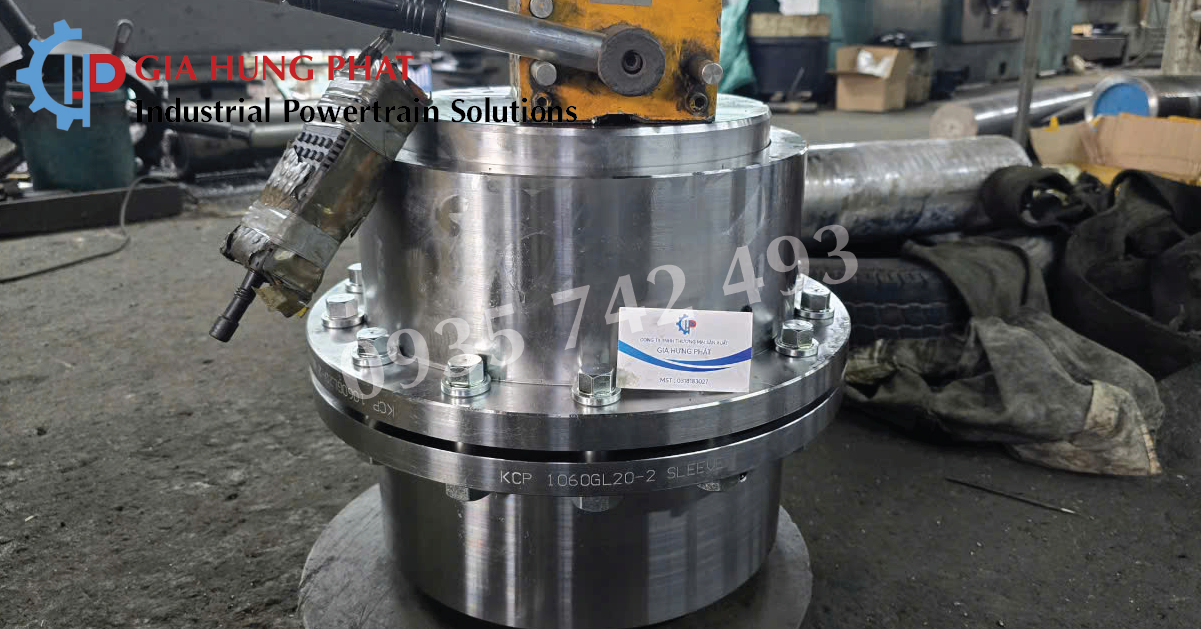

7. Giới thiệu khớp nối bánh răng D’neo
Trong số các thương hiệu khớp nối răng trên thị trường hiện nay, D’neo là một cái tên đáng chú ý nhờ chất lượng ổn định và công nghệ sản xuất tiên tiến. Khớp nối răng D’neo được thiết kế với độ chính xác cao, đảm bảo khả năng ăn khớp tối ưu giữa các răng, từ đó nâng cao hiệu suất truyền động và giảm thiểu hao mòn.
Sản phẩm của D’neo thường sử dụng vật liệu thép hợp kim chất lượng cao, được xử lý nhiệt để tăng độ cứng và khả năng chịu tải. Ngoài ra, thiết kế răng cong tối ưu giúp khớp nối có thể bù sai lệch tốt hơn, giảm rung động và kéo dài tuổi thọ thiết bị.
Một điểm mạnh khác của khớp nối răng D’neo là hệ thống làm kín và bôi trơn hiệu quả, giúp giữ dầu lâu hơn và hạn chế sự xâm nhập của bụi bẩn. Điều này đặc biệt quan trọng trong các môi trường công nghiệp khắc nghiệt như nhà máy xi măng hoặc thép.
Tư vấn và báo giá khớp nối:
Hotline: 0969 24 86 77 – 0935742493
Email: sales01.ghp@gmail.com
Nhờ những ưu điểm này, khớp nối răng D’neo đang dần trở thành lựa chọn tin cậy cho nhiều doanh nghiệp, góp phần nâng cao hiệu quả vận hành và giảm chi phí bảo trì trong dài hạn. Liên hệ Gia Hưng Phát để biết thêm thông tin sản phẩm.
