Lưu ý khi chọn vòng đệm giảm chấn Rotex GS KTR

Trong hệ thống truyền động công nghiệp, vòng đệm giảm chấn (spider) là bộ phận trung tâm quyết định khả năng hấp thụ rung động và truyền mô-men. Đối với các dòng khớp nối nổi tiếng như ROTEX Coupling và KTR GS Coupling, việc lựa chọn đúng spider không chỉ ảnh hưởng đến hiệu suất mà còn quyết định tuổi thọ toàn bộ hệ thống. Dưới đây là phân tích chi tiết từng tiêu chí quan trọng khi lựa chọn vòng đệm giảm chấn Rotex GS KTR.

Hiểu rõ đặc tính kỹ thuật của từng dòng khớp nối

Rotex – Khớp nối đàn hồi xoắn

Khớp nối Rotex KTR được thiết kế để:

• Hấp thụ rung động xoắn

• Giảm va đập khi khởi động

• Bù sai lệch trục (radial, axial, angular)

Spider trong ROTEX đóng vai trò đàn hồi chính. Khi tải thay đổi đột ngột, vật liệu polyurethane sẽ biến dạng tạm thời để hấp thụ năng lượng.

Phù hợp với: bơm, máy nén khí, băng tải, máy ép.

Rotex GS – Khớp nối không độ rơ (Backlash-Free)

Khớp nối Rotex GS KTR thuộc thương hiệu KTR, chuyên dùng cho:

• Servo motor

• Máy CNC

• Hệ thống điều khiển vị trí chính xác

Spider của GS phải đảm bảo:

• Không có độ rơ cơ khí

• Truyền mô-men chính xác

• Độ đàn hồi kiểm soát chặt

⚠ Nếu dùng spider sai tiêu chuẩn cho GS, hệ servo có thể xuất hiện sai số vị trí hoặc rung cộng hưởng.

Phân tích độ cứng Shore – Yếu tố quyết định hiệu suất

Độ cứng Shore ảnh hưởng trực tiếp đến:

• Khả năng giảm chấn

• Độ chính xác truyền động

• Khả năng chịu tải

• Tuổi thọ khớp nối

Các mức phổ biến:

Phân tích thực tế:

• Spider mềm → hấp thụ rung tốt nhưng dễ biến dạng khi tải cao.

• Spider cứng → truyền lực tốt nhưng giảm khả năng giảm chấn.

Nếu hệ thống có tải va đập mạnh, nên ưu tiên loại có độ cứng cao hơn tiêu chuẩn 1 cấp.

Xác định chính xác kích thước và mã khớp nối

Mỗi khớp nối có kích thước riêng như:

• ROTEX 14, 19, 24, 28, 38…

• ROTEX GS 14, 19,…

Vòng đệm giảm chấn phải khớp hoàn toàn với răng của hub.

Sai lầm thường gặp:

• Đo theo vòng đệm khớp nối cũ (đã biến dạng)

• Dùng nhầm size gần tương đương

• Trộn hub của GS với spider Rotex

Hậu quả có thể gồm:

• Lệch tâm

• Mòn không đều

• Rung tăng nhanh

• Gãy trục khi tải cao

Luôn tra theo mã khớp nối gốc trên hub.

Đánh giá tải trọng và hệ số an toàn

Chỉ dựa vào công suất motor là chưa đủ.

Cần tính:

• Mô-men danh định

• Hệ số tải (service factor)

• Tải va đập

• Chu kỳ khởi động/ngừng

Công thức cơ bản:

M yêu cầu = M motor × hệ số tải

Ví dụ:
Nếu motor có mô-men 100 Nm và hệ số tải 1.5 → cần chọn spider chịu ít nhất 150 Nm.

Khuyến nghị chọn dư 20–30% để đảm bảo an toàn vận hành dài hạn.

Xem xét điều kiện môi trường làm việc

Nhiệt độ

Vật liệu polyurethane tiêu chuẩn hoạt động tốt trong khoảng:

• -30°C đến +90°C

Nếu nhiệt độ cao liên tục:

• Spider sẽ chai cứng

• Giảm khả năng đàn hồi

• Nứt sớm

Môi trường hóa chất

Dầu công nghiệp, dung môi hoặc hóa chất có thể làm:

• Phồng vật liệu

• Thay đổi độ cứng

• Giảm tuổi thọ

Cần kiểm tra môi trường thực tế trước khi chọn loại spider.

Đảm bảo căn chỉnh trục chính xácv

Vòng đệm giảm chấn Rotex GS KTR không có chức năng “sửa lỗi lắp đặt”.

Nếu trục lệch quá giới hạn cho phép:

• Tăng tải lên spider

• Mòn không đều

• Giảm tuổi thọ 50–70%

Sau khi thay spider cần:

• Căn chỉnh đồng tâm bằng đồng hồ so

• Kiểm tra khe hở lắp đặt

• Siết đúng mô-men bulong

Kiểm tra định kỳ và bảo trì

Dù chọn đúng loại, vòng đệm giảm chấn Rotex GS KTR vẫn là chi tiết hao mòn.

Nên kiểm tra:

• Mỗi 6 tháng (hệ tải nặng)

• Mỗi 12 tháng (hệ tải trung bình)

Dấu hiệu cần thay:

• Nứt chân răng

• Biến dạng vĩnh viễn

• Rung tăng bất thường

• Có tiếng kêu khi đổi tải

Chi phí spider rất nhỏ so với downtime dây chuyền.

Tránh sử dụng vòng đệm giảm chấn không chính hãng

Vòng đệm giảm chấn Rotex GS KTR không đạt chuẩn thường:

• Sai độ cứng thực tế

• Mất tính đàn hồi nhanh

• Không đảm bảo backlash-free (đối với GS)

Điều này đặc biệt nguy hiểm trong hệ servo CNC vì sai số vị trí có thể gây lỗi sản phẩm.

Gia Hưng Phát – Nhà cung cấp vòng đệm giảm chấn đa dạng, chính hãng

Gia Hưng Phát là đơn vị chuyên phân phối vòng đệm giảm chấn và phụ kiện truyền động công nghiệp chất lượng cao, phục vụ cho các hệ thống máy móc, băng tải, motor, CNC và thiết bị tự động hóa. Với kinh nghiệm lâu năm trong ngành cơ khí – truyền động, Gia Hưng Phát hiểu rõ nhu cầu kỹ thuật khắt khe của khách hàng và luôn đáp ứng với các sản phẩm phù hợp nhất.

Các loại vòng đệm giảm chấn mà Gia Hưng Phát cung cấp

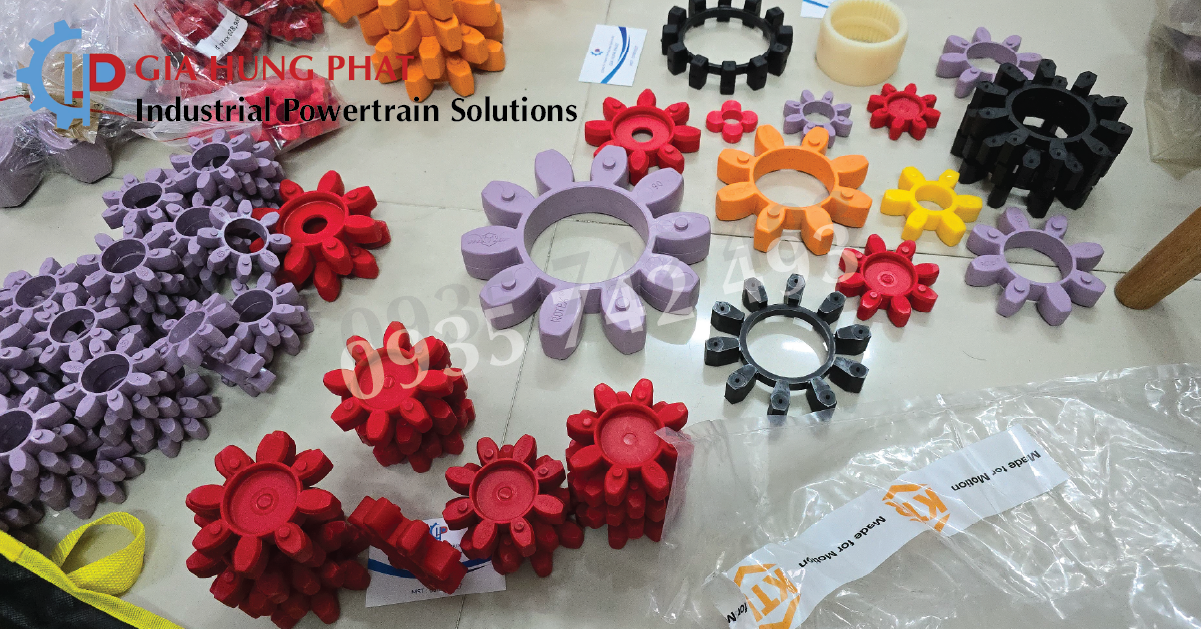

Gia Hưng Phát cung cấp đa dạng các loại vòng đệm giảm chấn (spider) phù hợp với nhiều dòng khớp nối khác nhau, bao gồm:

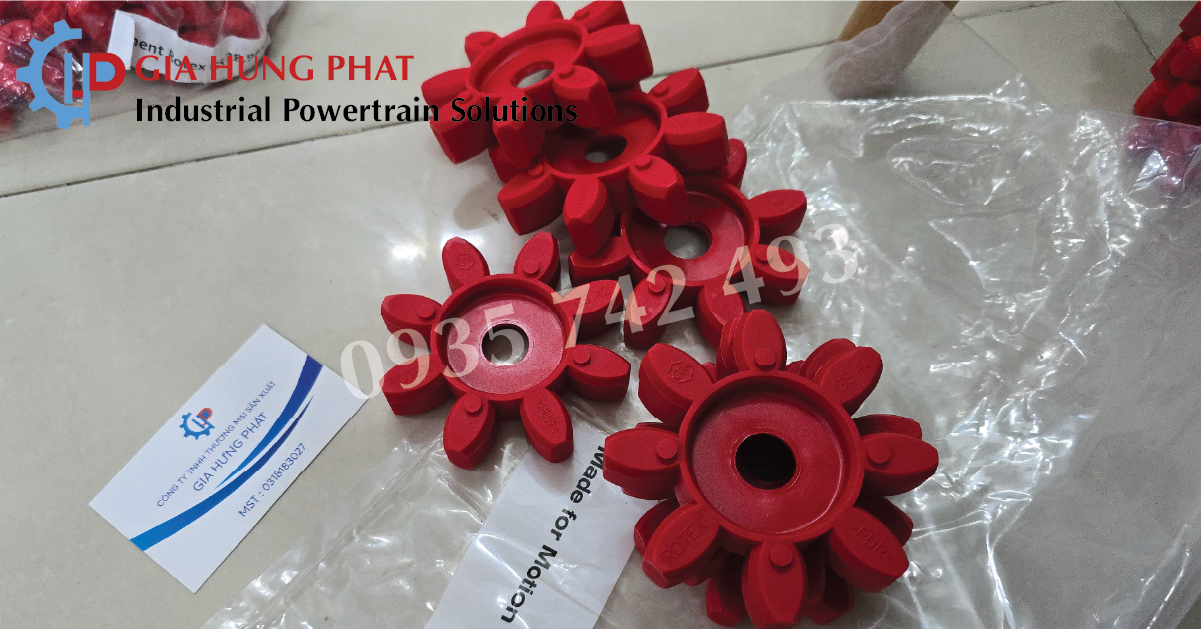

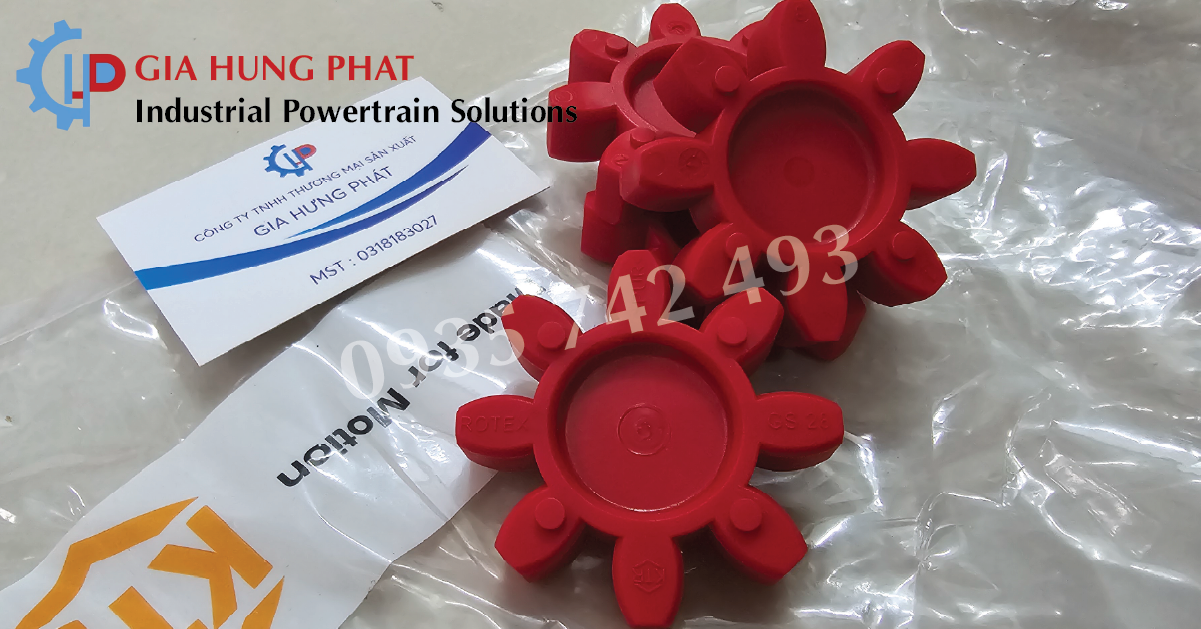

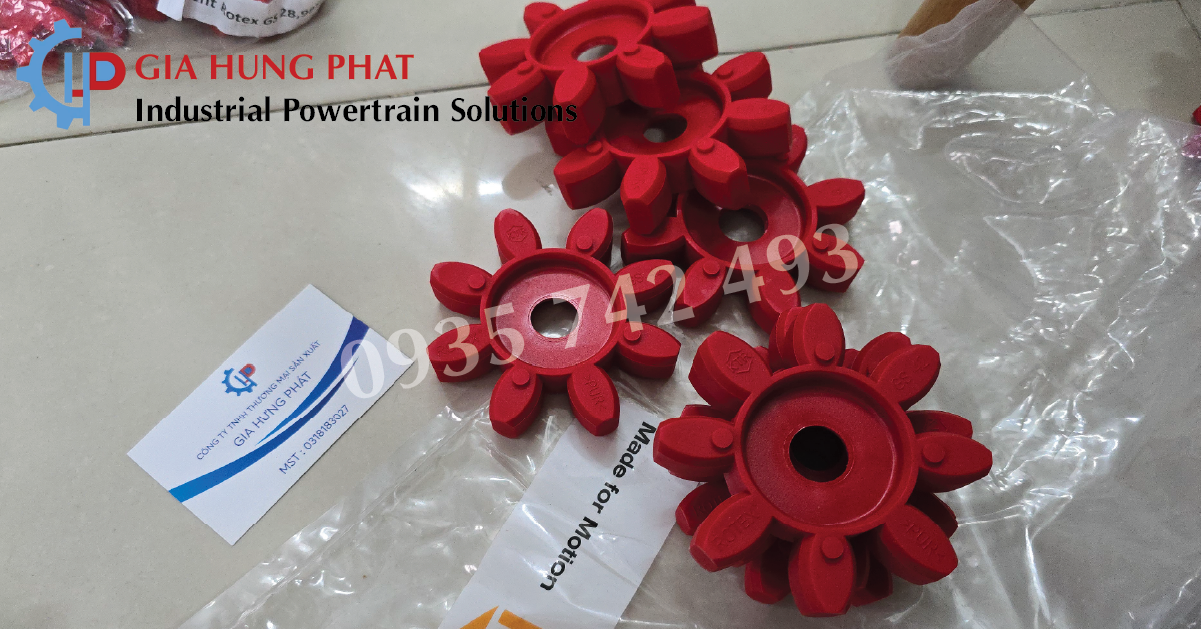

1. Vòng đệm giảm chấn cho khớp nối Rotex KTR

   • Vật liệu polyurethane chịu lực cao

   • Nhiều độ cứng (Shore A, Shore D)

   • Phù hợp máy bơm, quạt, băng tải, bơm chìm…

2. Vòng đệm giảm chấn cho khớp nối GS KTR

   • Độ chính xác cao, phù hợp hệ servo và CNC

   • Chống rung, không độ rơ (backlash-free)

   • Chất liệu đồng nhất, bền bỉ theo thời gian

3. Vòng đệm cho các dòng khớp nối tiêu chuẩn khác

   • Khớp nối đĩa (disc coupling)

   • Khớp nối trục cao su

   • Spider cho khớp nối thương hiệu khác theo yêu cầu

Ưu điểm sản phẩm tại Gia Hưng Phát

Chất lượng đảm bảo

• Sản phẩm chính hãng hoặc vật liệu tương đương chuẩn kỹ thuật

• Chịu tải tốt, độ đàn hồi ổn định

Đầy đủ thông số kỹ thuật

• Thông số rõ ràng: Shore, kích thước, tải trọng, ứng dụng

• Hỗ trợ tra mã theo catalogue

Tư vấn kỹ thuật chuyên sâu

• Hỗ trợ lựa chọn đúng theo yêu cầu máy móc

• Tối ưu hóa tuổi thọ và hiệu suất hệ truyền động

Sẵn kho và giao nhanh

• Cung cấp hàng nhanh cho các dự án cấp bách

• Hỗ trợ đặt hàng theo số lượng lớn

Tư vấn và báo giá vòng đệm giảm chấn:

Hotline: 0969 24 86 77 – 0935742493

Email: sales01.ghp@gmail.com

Việc lựa chọn đúng vòng đệm giảm chấn cho khớp nối Rotex – GS KTR không chỉ giúp hệ thống vận hành êm ái mà còn bảo vệ toàn bộ cụm motor, hộp số và trục truyền động khỏi hư hỏng do rung động và quá tải. Một spider phù hợp về độ cứng Shore, kích thước, khả năng chịu mô-men và điều kiện môi trường sẽ giúp doanh nghiệp giảm đáng kể chi phí bảo trì và hạn chế downtime ngoài kế hoạch.

Với kinh nghiệm trong lĩnh vực truyền động công nghiệp, Gia Hưng Phát cam kết cung cấp đa dạng các loại vòng đệm giảm chấn chất lượng cao, đầy đủ thông số kỹ thuật và tư vấn lựa chọn đúng theo từng ứng dụng thực tế. Từ hệ thống băng tải, bơm công nghiệp cho đến servo CNC yêu cầu độ chính xác cao, Gia Hưng Phát luôn sẵn sàng đồng hành cùng doanh nghiệp trong việc tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.

Nếu bạn cần tư vấn chọn đúng vòng đệm Rotex – GS phù hợp với hệ thống của mình, đừng ngần ngại liên hệ để được hỗ trợ kỹ thuật chi tiết và nhanh chóng.
