Khớp nối răng cho hộp số là giải pháp không thể thiếu để đảm bảo khả năng truyền mô-men lớn, vận hành ổn định và bảo vệ hộp số khỏi sai lệch trục. Đặc biệt, khớp nối răng KCP là dòng sản phẩm được sử dụng phổ biến nhờ chất lượng ổn định, tiêu chuẩn kỹ thuật rõ ràng và độ bền cao. Vậy khớp nối răng cho hộp số là gì, khớp nối răng KCP gồm những loại nào và nên chọn loại nào cho từng ứng dụng? Bài viết dưới đây sẽ giúp bạn hiểu rõ và lựa chọn chính xác.
Khớp nối răng cho hộp số là gì?
Khớp nối răng cho hộp số (Gear Coupling) là thiết bị cơ khí dùng để nối trục hộp số với motor hoặc trục tải thông qua các răng ăn khớp. Loại khớp nối này cho phép:
-
Truyền mô-men xoắn rất lớn
-
Làm việc ổn định trong điều kiện tải nặng
-
Bù sai lệch trục ở mức cho phép
-
Giảm tải tác động trực tiếp lên hộp số
Nhờ đó, khớp nối răng được xem là lựa chọn tối ưu cho các hệ thống hộp số công nghiệp.

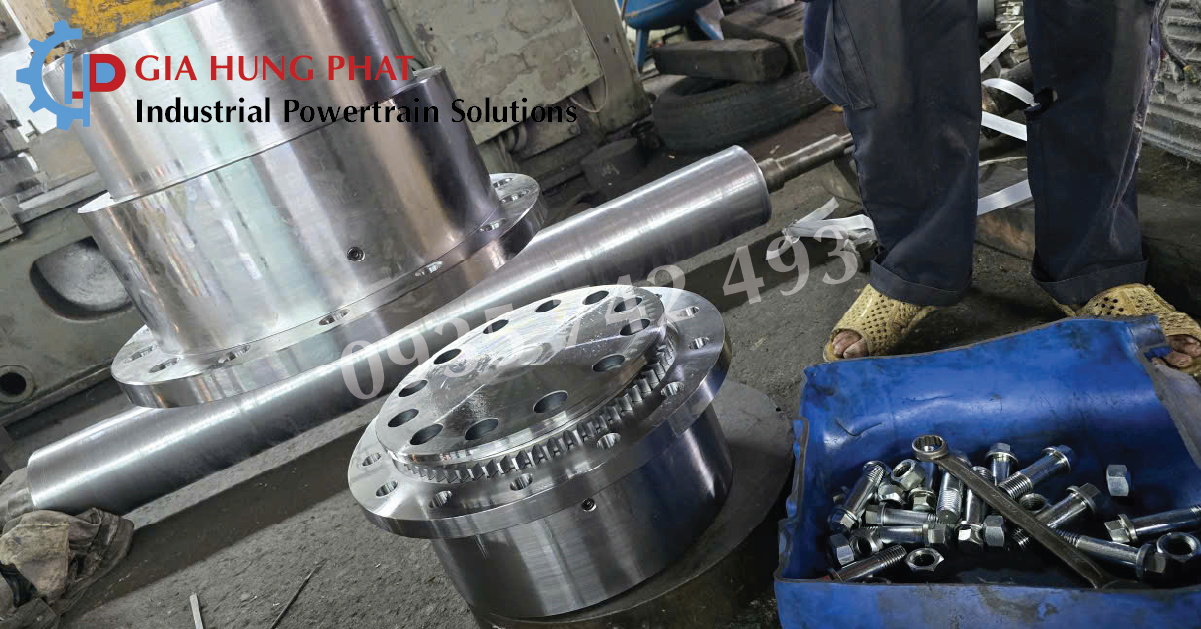

Cấu tạo cơ bản của khớp nối răng
Khớp nối răng (Gear coupling) là loại khớp nối cơ khí dùng để truyền mô-men xoắn giữa hai trục, đồng thời cho phép bù sai lệch nhỏ về vị trí lắp đặt (lệch tâm, lệch góc, dọc trục).
Các bộ phận chính
Hai moay-ơ có răng ngoài (Hub)
-
-
Được lắp chặt vào hai đầu trục.
-
Bên ngoài có răng thẳng hoặc răng cong (răng thân khai).
-
Thường chế tạo bằng thép hợp kim, tôi cứng bề mặt để chống mài mòn.
-
Ống bao có răng trong (Sleeve / Vỏ khớp nối)
-
-
Bao bên ngoài hai moay-ơ.
-
Mặt trong có răng ăn khớp với răng ngoài của moay-ơ.
-
Có thể là loại 1 mảnh hoặc 2 mảnh ghép bulông.
-
Bu lông và vòng làm kín (ở loại 2 mảnh)
-
-
Dùng để ghép hai nửa vỏ lại với nhau.
-
Vòng làm kín giữ mỡ bôi trơn bên trong.
-
Mỡ bôi trơn
-
-
Giảm ma sát và mài mòn giữa các răng.
-
Một số loại có lỗ châm mỡ định kỳ.
-
Vì sao khớp nối răng KCP phù hợp cho hộp số?
Khớp nối răng KCP được thiết kế theo tiêu chuẩn công nghiệp, phù hợp với nhiều loại hộp số nhờ các ưu điểm:
-
Khả năng chịu mô-men xoắn lớn
-
Độ bền cơ học cao
-
Hoạt động ổn định trong môi trường công nghiệp nặng
-
Dễ bảo trì, thay thế
-
Tương thích tốt với hộp số giảm tốc, hộp số công nghiệp
Đây là lý do khớp nối răng KCP thường được sử dụng trong nhà máy xi măng, thép, khai thác mỏ, băng tải công suất lớn.
Phân loại khớp nối răng KCP dùng cho hộp số
KCP Coupling (D’neo) liệt kê nhiều model khớp nối răng (Gear Coupling) của hãng KCP – D’neo Korea, trong đó các loại được sử dụng phổ biến cho hộp số trong hệ truyền động công nghiệp gồm:

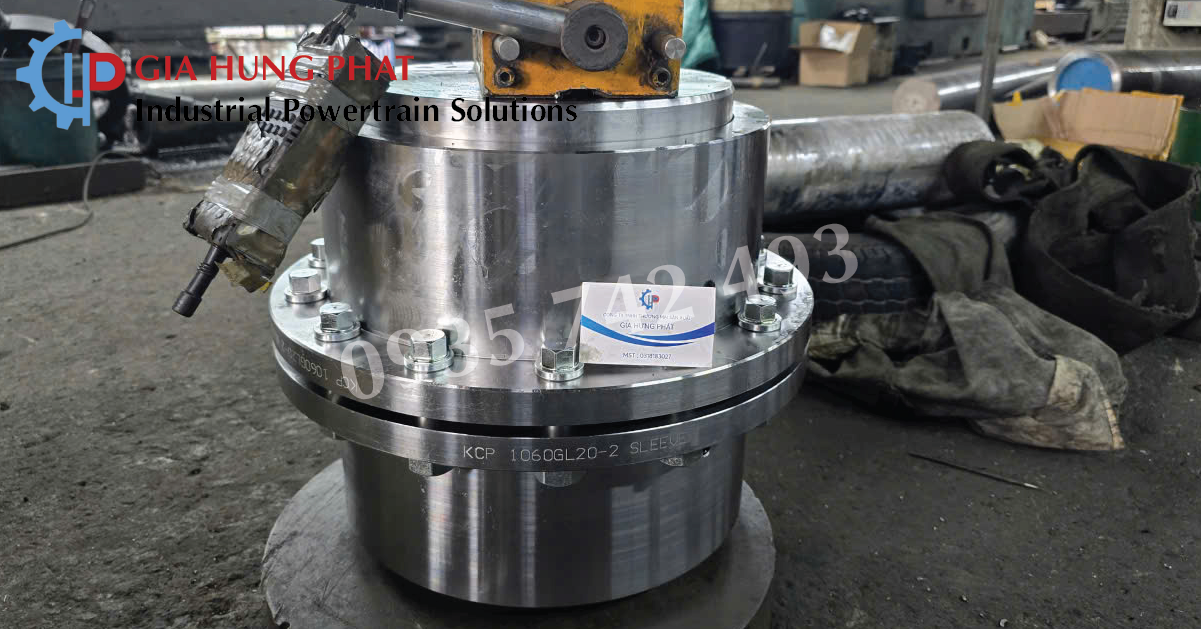

KCP G20 (Gear Coupling)
Đây là dòng khớp nối răng tiêu chuẩn phổ biến của KCP, phù hợp với nhiều ứng dụng hộp số công nghiệp – từ tải trung bình đến tải lớn. Sản phẩm thiết kế nhỏ gọn nhưng chịu mô-men xoắn cao, cho phép bù sai lệch tâm và góc hiệu quả trong hệ truyền động.
Tham khảo trang sản phẩm: Khớp nối răng G20
KCP G20 type Large (Gear Coupling)
Phiên bản G20 cỡ lớn được tối ưu cho các hệ thống đặt yêu cầu mô-men xoắn rất lớn, hoạt động ở tải nặng, tốc độ cao, giảm rung lắc và ồn khi vận hành với tải nặng.
Tham khảo trang sản phẩm: Khớp nối răng G20 Type Large
KCP G32 (Gear Coupling)
Là dòng khớp nối với kích thước lớn hơn G20, phù hợp với hộp số công nghiệp nặng hơn hoặc có đường kính trục lớn hơn.
Tham khảo trang sản phẩm: Khớp nối răng G32
KCP G52 (Gear Coupling)
Một lựa chọn cỡ lớn hơn G32, phù hợp với hộp số có tải trọng cực đại, ứng dụng trong các hệ thống công suất cao như máy nghiền, băng tải nặng, quạt, bơm công nghiệp…
Tham khảo trang sản phẩm: Khớp nối răng G52
Một số mã phụ khác của gear coupling (cũng có thể dùng cho hộp số)
KCP Coupling (D’neo) cũng liệt kê thêm các mã như:
-
KCP KCC (Gear Coupling)
-
KCP KSE (Gear Coupling)
-
KCP KSP (Gear Coupling)
-
KCP KSS (Gear Coupling)
Các mã này thường là biến thể phù hợp với kích thước trục/ứng dụng cụ thể, ví dụ hộp số nhỏ – trung bình, hay yêu cầu bù sai lệch nhẹ hơn.
Gợi ý dùng cho hộp số
Hộp số DC / hộp số giảm tốc công nghiệp (trục lớn, tải trung bình → lớn):
-
KCP G20, G20 type Large → phù hợp phổ biến cho nhiều công suất
-
KCP G32 → phù hợp hộp số lớn hơn, mô-men cao
-
KCP G52 → dùng cho tải rất nặng, ứng dụng công nghiệp lớn
Hộp số nhỏ – trung bình, trục nhỏ:
-
KCP KSE, KSP, KSS, KCC → các mã này phù hợp hơn khi hộp số/đường kính trục nhỏ hơn hoặc yêu cầu đặc thù riêng về kích thước khi lắp đặt.
Lưu ý khi chọn loại khớp nối răng cho hộp số
-
Xác định đường kính trục của hộp số & motor để chọn model phù hợp
-
Xem mô-men xoắn thực tế cần truyền để chọn dung lượng của gear coupling
-
Với hộp số công nghiệp nặng, thường ưu tiên các model G20 type Large → G32 → G52 để đảm bảo tuổi thọ và hiệu suất cao
Ứng dụng thực tế của khớp nối răng KCP cho hộp số
Khớp nối răng KCP được ứng dụng rộng rãi trong:
-
Hộp số băng tải công nghiệp
-
Nhà máy xi măng, thép
-
Ngành khai thác mỏ
-
Dây chuyền sản xuất giấy
-
Hệ thống nâng hạ tải nặng
-
Máy trộn, máy nghiền công suất lớn
Những ứng dụng này đều yêu cầu khớp nối răng cho hộp số có độ bền và độ tin cậy cao.
Cách chọn khớp nối răng KCP phù hợp cho hộp số
Khi lựa chọn khớp nối răng, cần lưu ý:
Mô-men xoắn hộp số
-
Chọn khớp nối có mô-men cho phép cao hơn tải thực tế
Kích thước trục
-
Đường kính trục hộp số
-
Dạng trục (then, then hoa)
Khả năng bù sai lệch
-
Nếu hệ thống dễ lệch trục → ưu tiên KCP GE
Điều kiện làm việc
-
Nhiệt độ
-
Bụi bẩn
-
Thời gian vận hành liên tục
